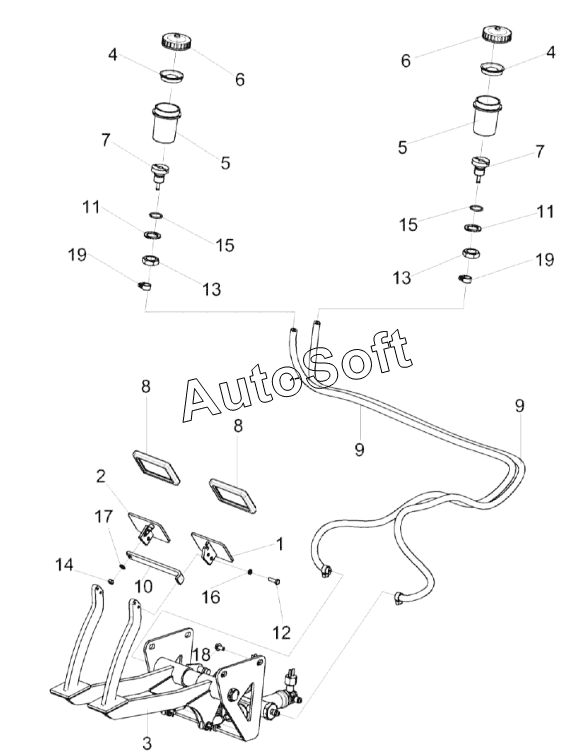

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Площадка управления КЗК-2124-0119000 (лист 2)
10
19
19
18
17
16
15
15
14
13
13
12
11
11
9
9
8
8
7
7
6
6
5
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-2124-0119000 | К***0 | Площадка управления | |
| 1 | К***0 | Педаль | |
| 2 | К***0 | Педаль | |
| 3 | К***0 | Блок педалей | |
| 4 | 4***9 | Отражатель крышки бачка главного цилиндра тормоза | |
| 5 | 5***4 | Корпус бачка главного цилиндрз тормоза | |
| 6 | 5***5 | Крышка бачка | |
| 7 | K***5 | Штуцер | |
| 8 | К***2 | Подушка | |
| 9 | К***8 | Трубка | |
| 10 | У***6 | Планка | |
| 11 | У***3 | Шайба | |
| 12 | Б***8 | Болт М6-6eх20-7798 | |
| 13 | Г***6 | Гайка М20-6G-5916 | |
| 14 | Г***5 | Гайка М6-6G-5915 | |
| 15 | 0***3 | Кольцо | |
| 16 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 17 | Ш***1 | Шайба C.6.01-11371 | |
| 18 | Б***G | Болт | |
| 19 | T***3 | Хомут червячный TORRO 12-22/9 C7W3 |
