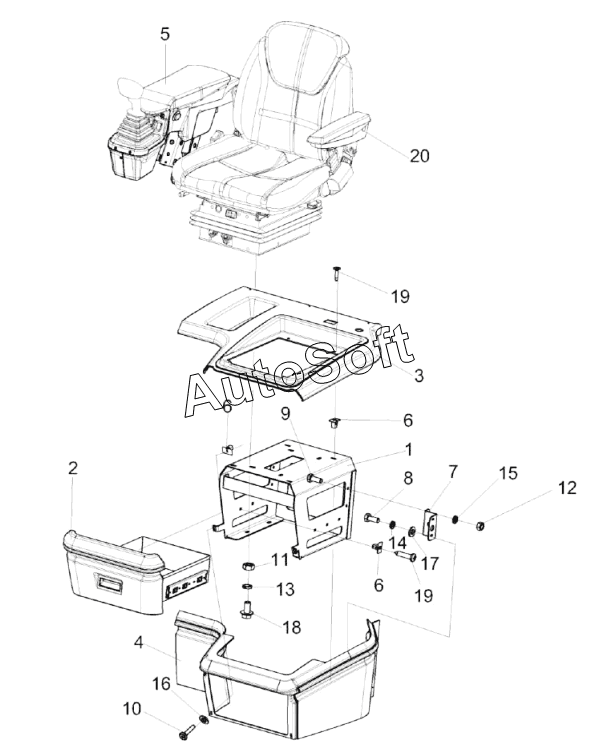

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Площадка управления КЗК-2124-0119000 (лист 3)
1
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-2124-0119000 | К***0 | Площадка управления | |
| 1 | K***0 | Кронштейн | |
| 2 | К***0 | Ящик | |
| 3 | К***0 | Панель | |
| 4 | К***0 | Облицовка | |
| 5 | К***0 | Пульт управления | |
| 6 | K***9 | Закладная | |
| 7 | К***4 | Кронштейн | |
| 8 | Б***8 | Болт М6-6eх25-7798 | |
| 9 | Б***8 | Болт М8-6eх20-7798 | |
| 10 | В***9 | Винт 2-4х25-10619 | |
| 11 | Г***5 | Гайка М10-6G-5915 | |
| 12 | Г***5 | Гайка М8-6G-5915 | |
| 13 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 14 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 15 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 16 | Ш***1 | Шайба C.5.01-11371 | |
| 17 | Ш***1 | Шайба C.6.01-11371 | |
| 18 | Б***G | Болт | |
| 19 | С***6 | Саморез | |
| 20 | M***2 | Сиденье | |
| 20 | К***0 | Сиденье |
