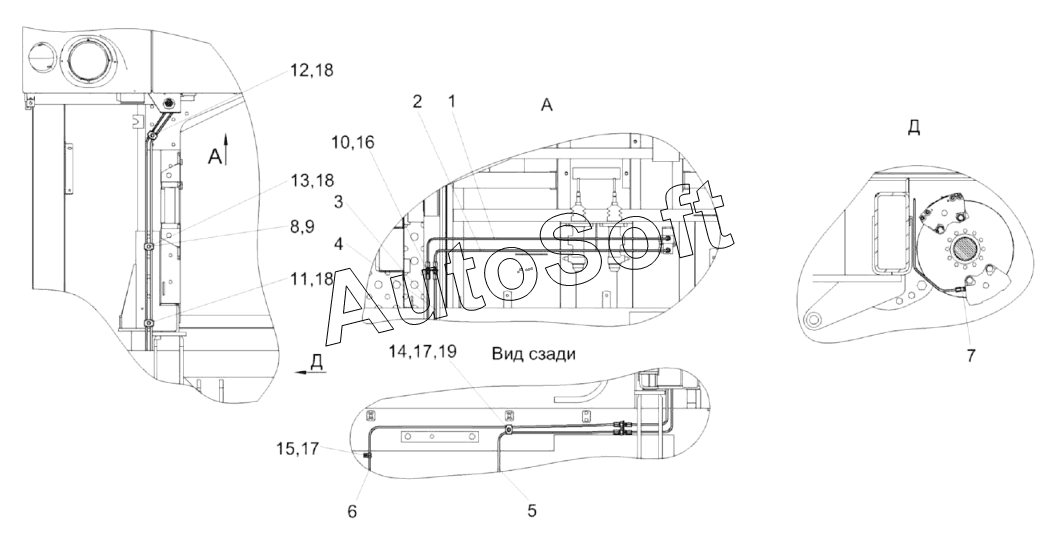

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Установка тормозных трубопроводов КЗК-1420-0119100А
10
19
18
18
18
17
17
16
15
14
13
12
11
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0119100А | К***А | Установка тормозных трубопроводов | |
| 1 | К***0 | Трубопровод | |
| 2 | К***0 | Трубопровод | |
| 3 | К***А | Трубопровод | |
| 4 | К***А | Трубопровод | |
| 5 | К***А | Трубопровод | |
| 6 | К***А | Трубопровод | |
| 7 | К***2 | Штуцер | |
| 8 | К***9 | Прокладка | |
| 9 | К***1 | Прижим | |
| 10 | 5***1 | Штуцер переходной | |
| 11 | Б***6 | Болт М8-6eх30-7796 | |
| 12 | Б***6 | Болт М8-6eх40-7796 | |
| 13 | Б***6 | Болт М8-6eх45-7796 | |
| 14 | Б***5 | Болт М5-6eх20-7805 | |
| 15 | В***3 | Винт В.М5-6eх10-17473 | |
| 16 | Г***5 | Гайка М12х1,25-6G-5915 | |
| 17 | Ш***2 | Шайба 5Т 65Г-6402 | |
| 18 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 19 | Ш***8 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
