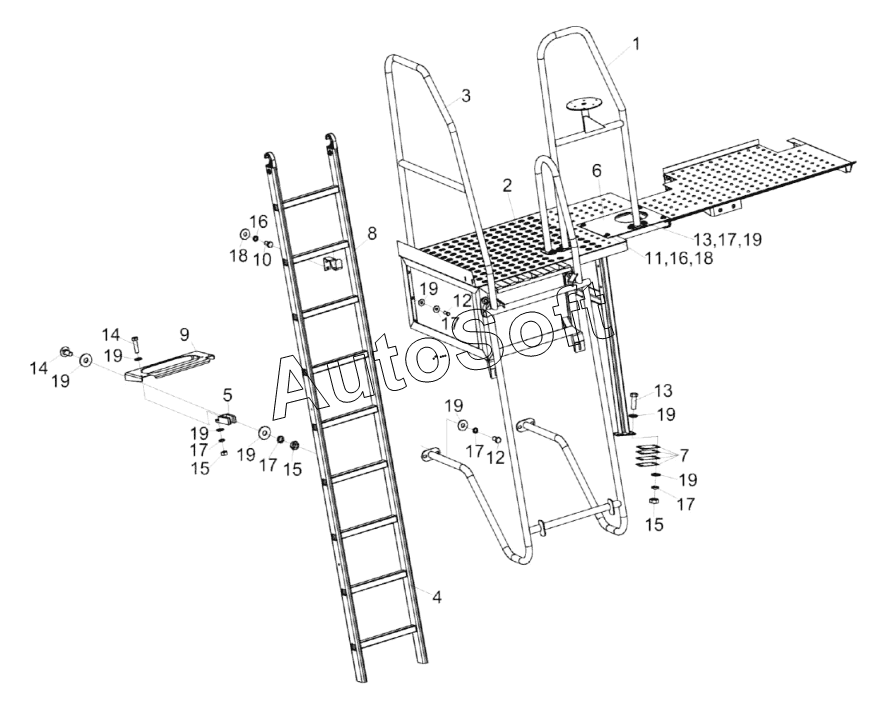

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Установка площадки обслуживания моторной установки КЗК-2124-0131000
10
19
19
19
19
19
19
19
19
19
18
18
17
17
17
17
17
17
16
16
15
15
15
14
14
13
13
12
12
11
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-2124-0131000 | К***0 | Установка площадки обслуживания моторной установки | |
| 1 | К***0 | Поручень | |
| 2 | К***0 | Площадка обслуживания | |
| 3 | К***0 | Поручень | |
| 4 | К***0 | Лестница | |
| 5 | К***4 | Опора | |
| 6 | К***5 | Пластина | |
| 7 | К***6 | Прокладка | |
| 8 | К***0 | Крючок | |
| 9 | К***6 | Кронштейн | |
| 10 | Б***6 | Болт М8-6eх16-7796 | |
| 11 | Б***6 | Болт М8-6eх20-7796 | |
| 12 | Б***6 | Болт М10-6eх30-7796 | |
| 13 | Б***6 | Болт М10-6eх35-7796 | |
| 14 | Б***2 | Болт М10-6eх25-7802 | |
| 15 | Г***5 | Гайка М10-6G-5915 | |
| 16 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 17 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 18 | Ш***8 | Шайба C 8.01-6958 | |
| 19 | Ш***8 | Шайба C 10.01-6958 | |
| 20 | Ш***1 | Шайба C.10.01-11371 |
