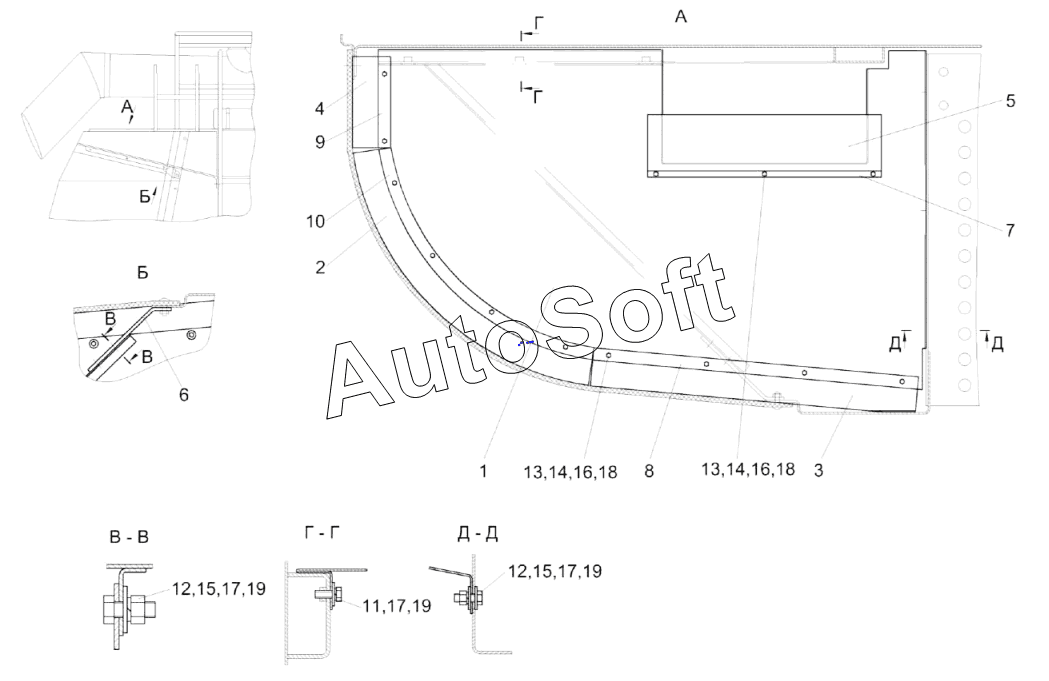

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Установка щита КЗК-16-1-0100500
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
15
16
16
17
17
17
18
18
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0100500 | К***0 | Установка щита | |
| 1 | К***0 | Щиток | |
| 2 | К***1 | Бельтинг | |
| 3 | К***2 | Бельтинг | |
| 4 | К***3 | Бельтинг | |
| 5 | К***4 | Бельтинг | |
| 6 | К***3 | Кронштейн | |
| 7 | К***4 | Планка | |
| 8 | К***5 | Планка | |
| 9 | К***6 | Планка | |
| 10 | К***7 | Планка | |
| 11 | Б***6 | Болт М8-6eх20-7796 | |
| 12 | Б***6 | Болт М8-6eх25-7796 | |
| 13 | Б***8 | Болт М6-6eх20-7798 | |
| 14 | Г***5 | Гайка М6-6G-5915 | |
| 15 | Г***5 | Гайка М8-6G-5915 | |
| 16 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 17 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 18 | Ш***8 | Шайба C 6.01-6958 | |
| 19 | Ш***8 | Шайба C 8.01-6958 |
