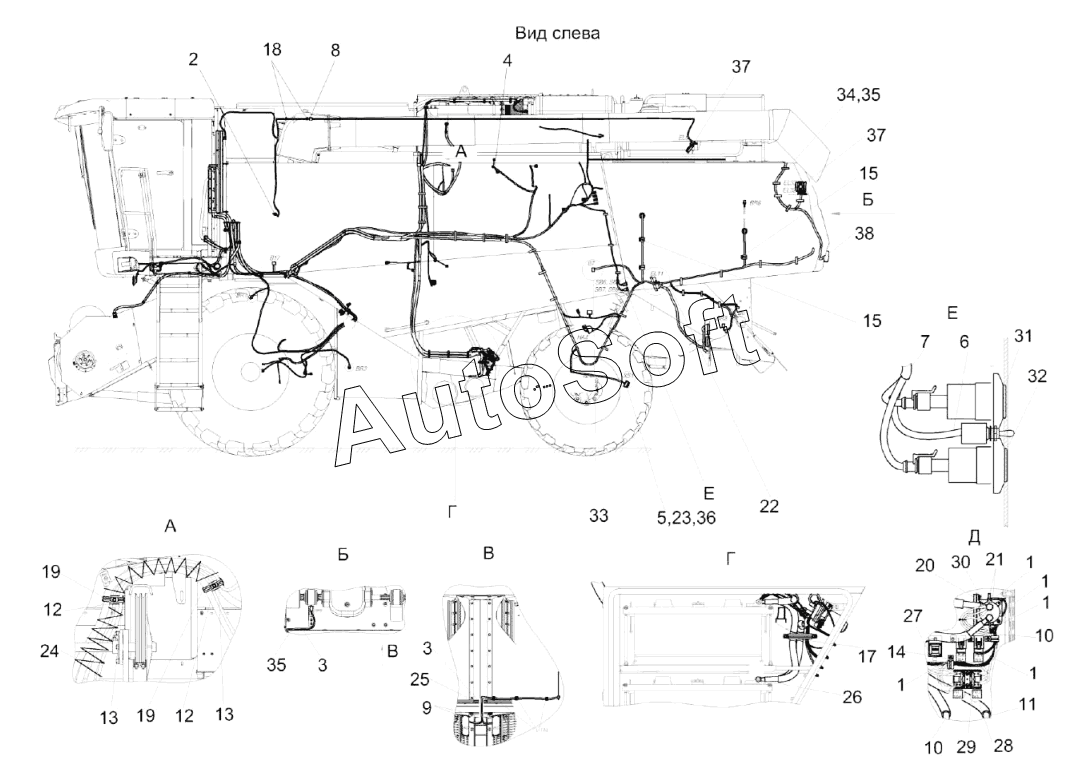

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Установка электрооборудования молотилки КЗК-2124-0721000 (лист 4)
29
20
21
22
23
24
25
26
27
28
19
19
30
31
32
33
34
35
35
36
37
37
38
10
10
1
1
1
1
1
2
3
3
4
5
6
7
8
9
11
12
12
13
13
14
15
15
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-2124-0721000 | К***0 | Установка электрооборудования молотилки | |
| 1 | К***0 | Жгут датчиков | |
| 2 | К***0 | Блок электронный АДМ 3 | |
| 3 | К***Б | Жгут датчиков потерь | |
| 4 | К***0 | Жгут ходовой части | |
| 5 | К***0 | Жгут задних фонарей | |
| 6 | К***0 | Тумблер со жгутом в сборе | |
| 7 | К***А | Жгут электромеханизмов решет | |
| 8 | К***0 | Жгут зернового бункера | |
| 9 | К***0 | Датчик потерь соломотряса | |
| 10 | К***0 | Жгут выключателя бортсети | |
| 11 | К***0 | Жгут аккумуляторов промежуточный | |
| 12 | Г***1 | Установка зажима | |
| 13 | К***3 | Хомут | |
| 14 | К***0 | Хомут | |
| 15 | К***1 | Хомут | |
| 16 | К***5 | Хомут | |
| 17 | К***0 | Прижим | |
| 18 | У***0 | Хомут | |
| 19 | У***0 | Хомут | |
| 20 | К***2 | Пластина | |
| 21 | К***7 | Колпачок | |
| 22 | К***1 | Втулка | |
| 23 | К***8 | Крышка | |
| 24 | О***6 | Оплетка | |
| 25 | К***5 | Уплотнение | |
| 26 | У***1 | Чехол аккумуляторного наконечника | |
| 27 | Б***3 | Блок защиты | |
| 28 | 1***1 | Блок предохранителей | |
| 29 | В***а | Вставка плавкая | |
| 30 | 1***7 | Выключатель | |
| 31 | В***0 | Выключатель | |
| 32 | В***0 | Выключатель | |
| 33 | К***0 | Датчик | |
| 34 | 0***1 | Крепление | |
| 35 | Л***а | Лента стяжная зубчатая | |
| 36 | Р***2 | Розетка | |
| 37 | Ф***5 | Фара рабочая | |
| 38 | Ф***1 | Фонарь освещения заднего номерного знака |
