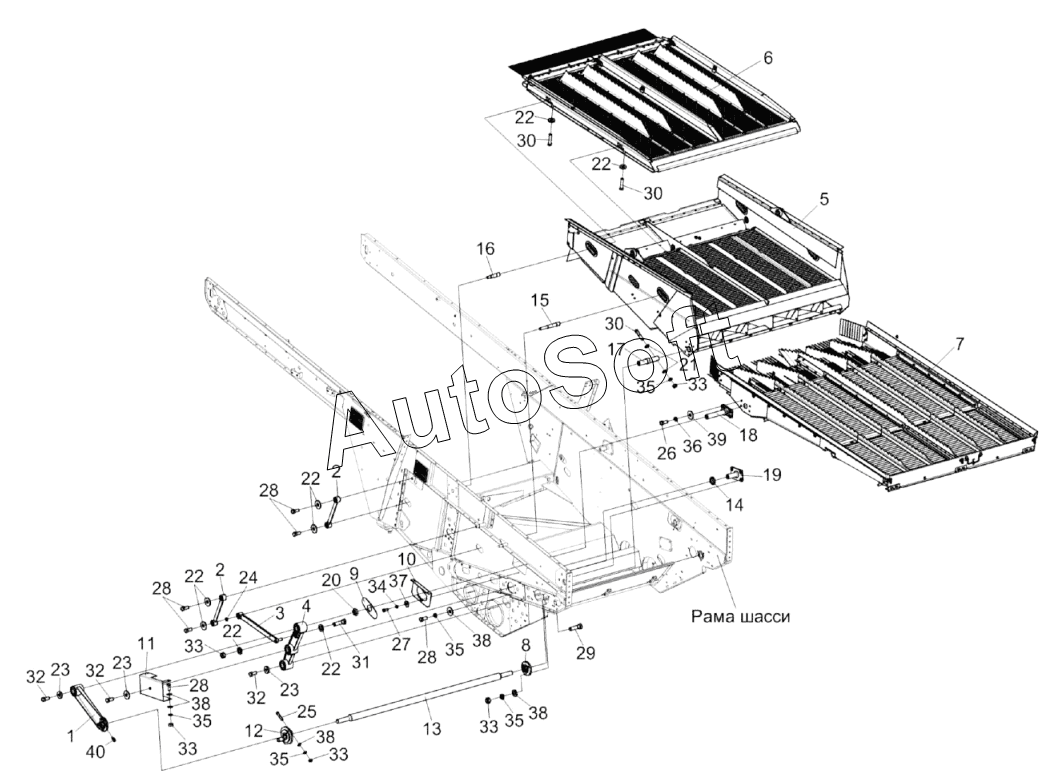

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Очистка. Установка стана решётного верхнего КЗК-14-0260000А (лист 2)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
22
22
22
23
23
23
24
25
26
27
28
28
28
28
29
30
30
30
31
32
32
32
33
33
33
33
33
34
35
35
35
35
35
36
37
38
38
38
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-2124-0202000 | К***0 | Очистка | |
| 1 | К***0 | Шатун | |
| 2 | К***0 | Рычаг | |
| 3 | К***0 | Штанга толкающая | |
| 4 | К***0 | Коромысло | |
| 5 | К***А | Стан решетный нижний | |
| 6 | К***А | Стан решетный верхний | |
| 7 | К***0 | Доска стрясная | |
| 8 | К***А | Узел подшипниковый | |
| 9 | К***6 | Уплотнение | |
| 10 | К***1 | Пластина | |
| 11 | К***1 | Щиток | |
| 12 | К***1 | Эксцентрик правый | |
| 13 | К***2 | Вал | |
| 14 | К***5 | Шайба | |
| 15 | К***5 | Ось | |
| 16 | К***6 | Ось | |
| 17 | К***8 | Ось | |
| 18 | К***9 | Опора | |
| 19 | К***5 | Опора | |
| 20 | К***9 | Шайба | |
| 21 | К***3 | Шайба | |
| 22 | К***4 | Шайба | |
| 23 | К***2 | Шайба | |
| 24 | К***А | Шайба | |
| 25 | Б***6 | Болт М10-6eх50-7796 | |
| 26 | Б***6 | Болт М12-6eх40-7796 | |
| 27 | Б***8 | Болт М6-6eх14-7798 | |
| 28 | Б***8 | Болт М10-6eх25-7798 | |
| 29 | Б***8 | Болт М10-6eх35-7798 | |
| 30 | Б***8 | Болт М10-6eх75-7798 | |
| 31 | Б***8 | Болт М10-6eх95-7798 | |
| 32 | Б***8 | Болт М16-6eх50-7798 | |
| 33 | Г***5 | Гайка М10-6G-5915 | |
| 34 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 35 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 36 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 37 | Ш***8 | Шайба C 6.01-6958 | |
| 38 | Ш***1 | Шайба C.10.01-11371 | |
| 39 | Ш***1 | Шайба C.12.01-11371 | |
| 40 | S***2 | Штуцер угловой |
