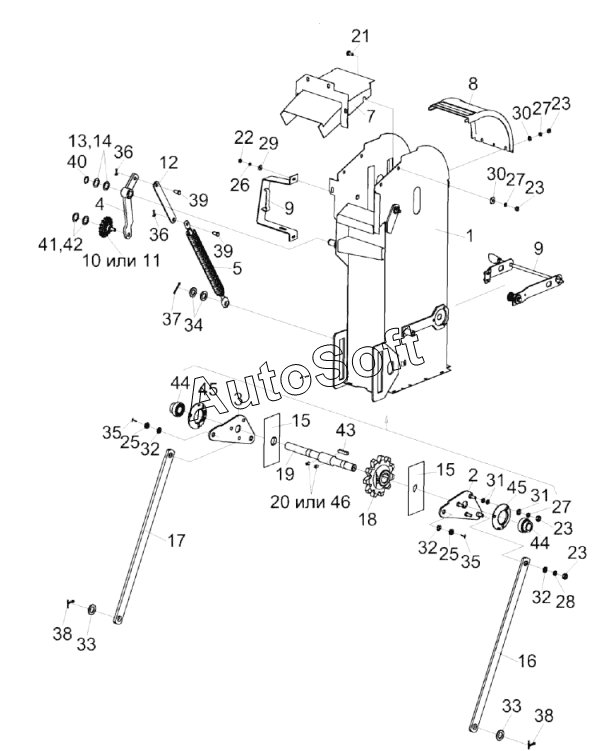

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Элеватор зерновой КЗК-2124-0214000 (лист 1)
35
35
25
25
26
27
27
27
28
29
30
30
31
31
32
32
32
33
33
34
23
23
23
23
36
36
37
38
38
39
39
40
41
42
43
44
44
45
45
46
12
1
2
3
4
5
7
8
9
9
10
11
13
14
15
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-2124-0214000 | К***0 | Элеватор зерновой | |
| 1 | К***0 | Корпус | |
| 2 | К***0 | Рычаг | |
| 3 | К***1 | Рычаг | |
| 4 | К***0 | Рычаг | |
| 5 | К***0 | Пружина | |
| 6 | К***0 | Установка датчиков | |
| 7 | К***0 | Крышка | |
| 8 | К***0 | Крышка | |
| 9 | К***0 | Кронштейн | |
| 10 | К***0 | Звездочка | |
| 11 | К***1 | Звездочка в сборе | |
| 12 | К***3 | Тяга | |
| 13 | К***9 | Шайба | |
| 14 | К***1 | Шайба | |
| 15 | К***8 | Пластина | |
| 16 | К***4 | Рычаг | |
| 17 | К***7 | Рычаг | |
| 18 | К***3 | Звездочка | |
| 19 | К***А | Вал | |
| 20 | К***5 | Винт | |
| 21 | К***В | Болт | |
| 22 | Г***5 | Гайка М6-6G-5915 | |
| 23 | Г***5 | Гайка М8-6G-5915 | |
| 24 | Г***5 | Гайка М10-6G-5915 | |
| 25 | Г***9 | Гайка М10-6G-5919 | |
| 26 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 29 | Ш***8 | Шайба C 6.01-6958 | |
| 30 | Ш***8 | Шайба C 8.01-6958 | |
| 31 | Ш***1 | Шайба C.8.01-11371 | |
| 32 | Ш***1 | Шайба C.10.01-11371 | |
| 33 | Ш***1 | Шайба C.20.01-11371 | |
| 34 | Ш***1 | Шайба C.22.01-11371 | |
| 35 | Ш***7 | Шплинт | |
| 36 | Ш***7 | Шплинт 3,2х20-397 | |
| 37 | Ш***7 | Шплинт 4х32-397 | |
| 38 | Ш***7 | Шплинт 5х32-397 | |
| 39 | О***0 | Ось | |
| 40 | В***2 | Кольцо В20-13942 | |
| 41 | В***0 | Кольцо В17-13940 | |
| 42 | В***2 | Кольцо В17-13942 | |
| 43 | Ш***0 | Шпонка 10х8х45-23360 | |
| 44 | Y***5 | Подшипник YET 205 | |
| 45 | P***2 | Корпус | |
| 46 | В***n | Винт установочный |
