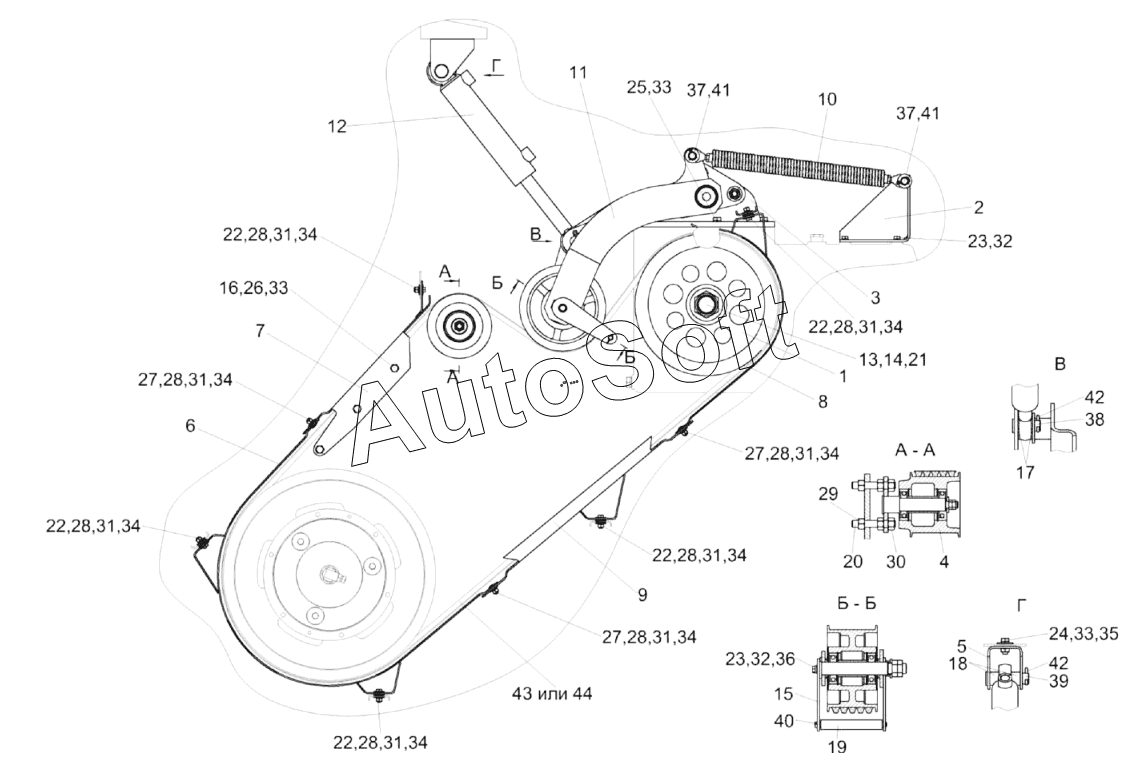

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Привод главного контрпривода КЗК-2124-0220000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
22
22
23
23
24
25
26
27
27
27
28
28
28
28
28
28
28
28
29
30
31
31
31
31
31
31
31
31
32
32
33
33
33
34
34
34
34
34
34
34
34
35
36
37
37
38
39
40
41
41
42
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-2124-0220000 | К***0 | Привод главного контрпривода | |
| 1 | К***0 | Шкив | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Опора | |
| 4 | К***0 | Ролик обводной | |
| 5 | К***0 | Кронштейн | |
| 6 | К***Б | Щиток | |
| 7 | К***Б | Щиток | |
| 8 | К***А | Щиток | |
| 9 | К***В | Щиток | |
| 10 | К***0 | Пружина | |
| 11 | К***0 | Рычаг | |
| 12 | К***0 | Гидроцилиндр главного привода | |
| 13 | К***3 | Шайба | |
| 14 | К***7 | Болт | |
| 15 | К***7 | Серьга | |
| 16 | К***3 | Втулка | |
| 17 | К***4 | Втулка | |
| 18 | К***1 | Втулка | |
| 19 | К***6 | Втулка | |
| 20 | К***3 | Шпилька | |
| 21 | К***1 | Втулка | |
| 22 | Б***6 | Болт М8-6ех30-7796 | |
| 23 | Б***6 | Болт М10-6eх25-7796 | |
| 24 | Б***6 | Болт М12-6ех30-7796 | |
| 25 | Б***6 | Болт М12-6eх35-7796 | |
| 26 | Б***6 | Болт М12-6eх130-7796 | |
| 27 | Б***2 | Болт М8-6eх20-7802 | |
| 28 | Г***5 | Гайка М8-6G-5915 | |
| 29 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 30 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 31 | Ш***2 | Шайба | |
| 32 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 33 | Ш***2 | Шайба | |
| 34 | Ш***8 | Шайба C 8.01-6958 | |
| 35 | Ш***8 | Шайба C 12.01-6958 | |
| 36 | Ш***1 | Шайба С.10.01-11371 | |
| 37 | Ш***1 | Шайба C.18.01-11371 | |
| 38 | 6***0 | Ось 6-25 b12x60-9650 | |
| 39 | 6***0 | Ось 6-25 b12x95-9650 | |
| 40 | Ш***7 | Шплинт 2,5х20-397 | |
| 41 | Ш***7 | Шплинт 5х28-397 | |
| 42 | Ш***7 | Шплинт 6,3х40-397 | |
| 43 | 5***A | Ремень | |
| 44 | 5***a | Ремень |
