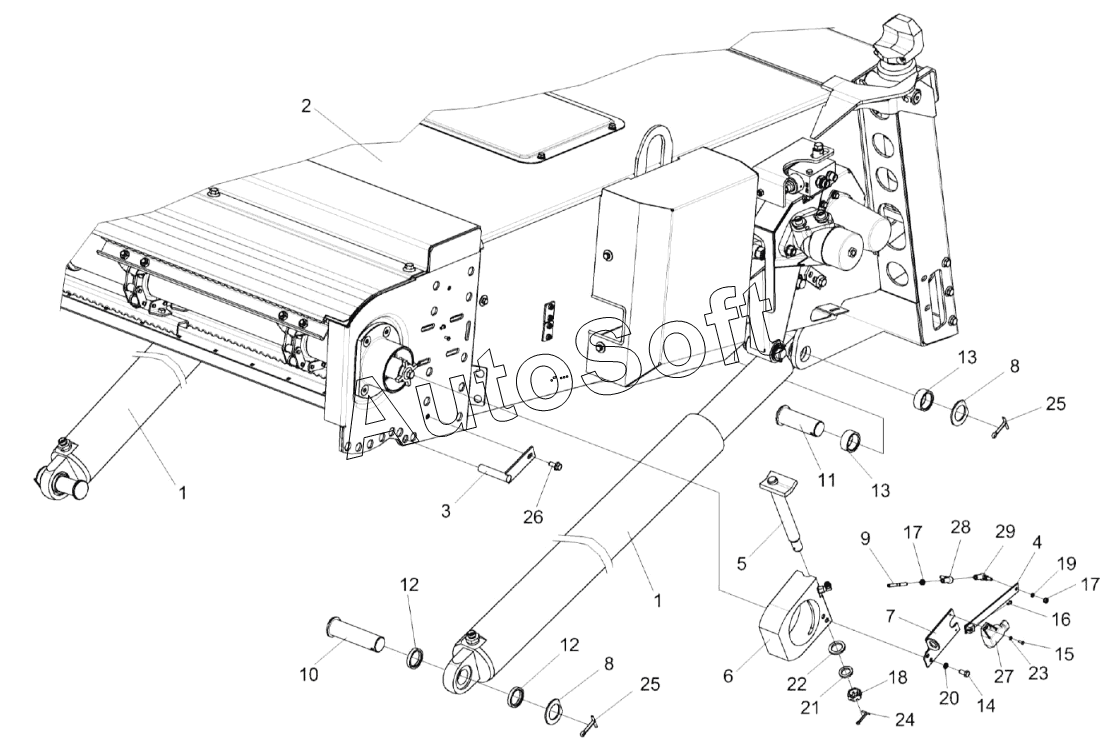

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Установка камеры наклонной КЗК-1420-1800000А (лист 2)
15
29
28
27
26
25
25
24
23
22
21
20
19
18
17
17
16
14
13
13
12
12
11
10
9
8
8
7
6
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-1800000А | К***А | Установка камеры наклонной | |
| 1 | К***0 | Гидроцилиндр подъема наклонной камеры | |
| 2 | К***0 | Камера наклонная | |
| 3 | К***0 | Фиксатор | |
| 4 | К***0 | Рычаг | |
| 5 | К***0 | Палец | |
| 6 | К***0 | Корпус | |
| 7 | К***7 | Кронштейн | |
| 8 | К***5 | Шайба | |
| 9 | К***6 | Тяга | |
| 10 | К***1 | Ось | |
| 11 | К***2 | Ось | |
| 12 | К***2 | Кольцо | |
| 13 | К***3 | Втулка | |
| 14 | Б***6 | Болт М8-6eх16-7796 | |
| 15 | В***3 | Винт B.М4-6eх10-17473 | |
| 16 | В***3 | Винт | |
| 17 | Г***5 | Гайка М6-6G.8-5915 | |
| 18 | Г***5 | Гайка М20х1,5-6G-5935 | |
| 19 | Ш***2 | Шайба А6.65Г-6402 | |
| 20 | Ш***2 | Шайба 8.65Г-6402 | |
| 21 | Ш***9 | Шайба 20.01-9649 | |
| 22 | Ш***9 | Шайба 25.01-9649 | |
| 23 | Ш***0 | Шайба C 4.01-10450 | |
| 24 | Ш***7 | Шплинт 4х32-397 | |
| 25 | Ш***7 | Шплинт 6,3х45-397 | |
| 26 | Б***G | Болт | |
| 27 | Д***0 | Датчик угла поворота | |
| 28 | D***2 | Шарнир угловой | |
| 29 | D***2 | Шарнир угловой |
