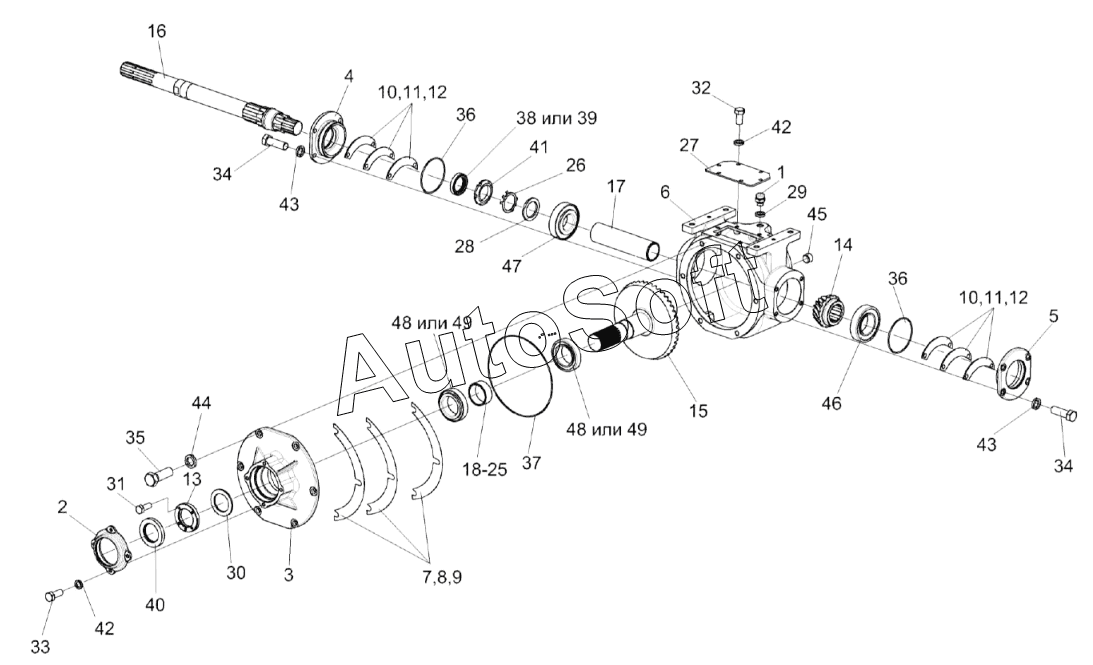

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Редуктор КЗК-1624-0204100-03
38
25
26
27
28
29
30
31
32
33
34
34
35
36
36
37
38
24
39
40
40
40
41
42
42
43
43
44
45
46
47
48
48
49
49
10
10
1
2
3
4
5
6
7
8
9
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1624-0204100-03 | К***3 | Редуктор | |
| 1 | Р***0 | Сапун | |
| 2 | К***0 | Крышка | |
| 2 | К***3 | Крышка | |
| 3 | К***2 | Стакан | |
| 4 | К***0 | Крышка | |
| 4 | К***3 | Крышка | |
| 5 | К***5 | Крышка | |
| 5 | К***0 | Крышка | |
| 6 | К***1 | Корпус | |
| 7 | К***1 | Прокладка | |
| 8 | К***1 | Прокладка | |
| 9 | К***2 | Прокладка | |
| 10 | К***2 | Прокладка регулировочная | |
| 11 | К***1 | Прокладка регулировочная | |
| 12 | К***2 | Прокладка регулировочная | |
| 13 | К***2 | Гайка | |
| 14 | К***3 | Шестерня | |
| 15 | К***0 | Вал-шестерня | |
| 15 | К***4 | Вал-шестерня | |
| 16 | К***3 | Вал | |
| 16 | К***5 | Вал | |
| 17 | К***1 | Втулка | |
| 18 | К***2 | Втулка | |
| 19 | К***1 | Втулка | |
| 20 | К***2 | Втулка | |
| 21 | К***3 | Втулка | |
| 22 | К***4 | Втулка | |
| 23 | К***5 | Втулка | |
| 24 | К***6 | Втулка | |
| 25 | К***7 | Втулка | |
| 26 | К***Б | Шайба | |
| 27 | К***5 | Крышка | |
| 28 | К***1 | Шайба | |
| 29 | К***5 | Прокладка | |
| 30 | К***1 | Шайба | |
| 31 | Б***8 | Болт М6-6eх8-7798 | |
| 32 | Б***6 | Болт М8-6eх16-7796 | |
| 33 | Б***6 | Болт М8-6eх20-7796 | |
| 34 | Б***6 | Болт М10-6eх30-7796 | |
| 35 | Б***6 | Болт М12-6eх35-7796 | |
| 36 | 0***3 | Кольцо | |
| 37 | 2***3 | Кольцо 225-230-36-2-2-18829/9833 | |
| 38 | B***2 | Манжета | |
| 38 | N***8 | Манжета | |
| 39 | C***G | Манжета | |
| 40 | A***2 | Манжета | |
| 40 | B***3 | Уплотнение | |
| 40 | C***G | Манжета | |
| 41 | Г***1 | Гайка | |
| 42 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 43 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 44 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 45 | П***m | Пробка 2-КГ 1/4dm | |
| 46 | 3***Q | Подшипник 30309J2/Q | |
| 47 | 3***Q | Подшипник 32211J2/Q | |
| 48 | 3***Q | Подшипник 32011X/Q | |
| 49 | 3***A | Подшипник 32011A |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
