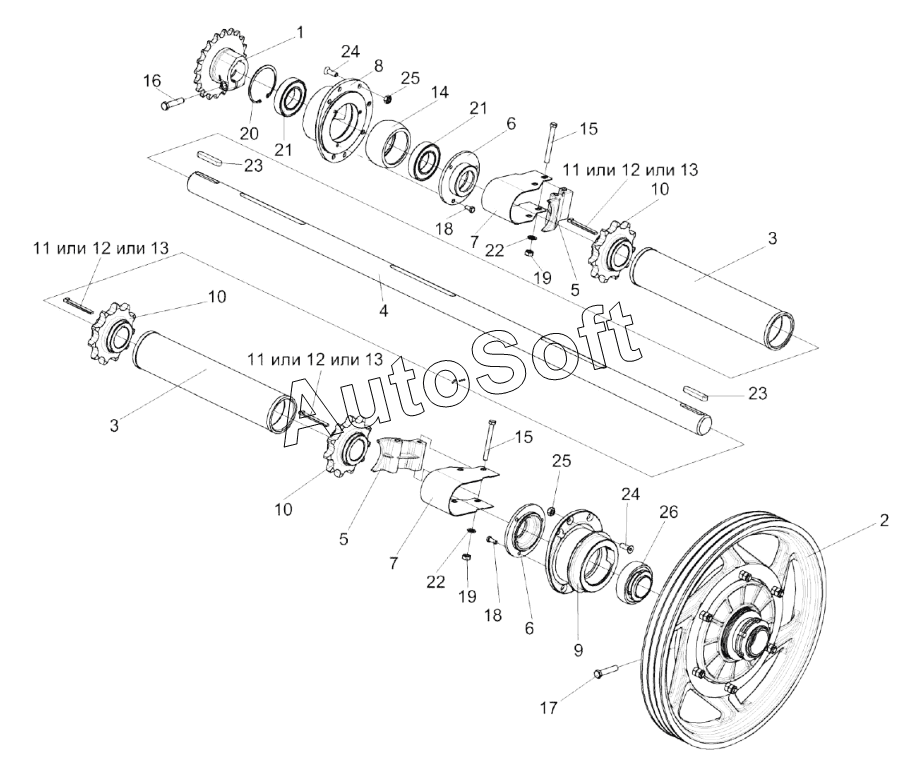

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2018). Установка вала верхнего КЗК-8-1813000
/7.gif)
1
2
3
3
4
5
5
6
6
7
7
8
9
10
10
10
11
11
11
12
12
12
13
13
13
14
15
15
16
17
18
18
19
19
20
21
21
22
22
23
23
24
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1813010 | К***0 | Корпус | |
| КЗК-12-1813020 | К***0 | Корпус | |
| КЗК-8-1810000 | К***0 | Камера наклонная | |
| КЗК-8-1813000 | К***0 | Вал верхний | |
| 1 | К***1 | Звездочка | |
| 2 | К***0 | Муфта предохранительная | |
| 3 | К***4 | Кожух | |
| 4 | К***1 | Вал | |
| 5 | К***1 | Вкладыш | |
| 6 | К***1 | Крышка | |
| 7 | К***1 | Кожух | |
| 8 | К***2 | Корпус | |
| 9 | К***3 | Корпус | |
| 10 | К***А | Звездочка | |
| 11 | К***3 | Шпонка | |
| 12 | К***1 | Шпонка | |
| 13 | К***2 | Шпонка | |
| 14 | К***4 | Втулка | |
| 15 | Б***6 | Болт М10-6ex100-7796 | |
| 16 | Б***6 | Болт М12-6eх55-7796 | |
| 17 | Б***6 | Болт | |
| 18 | Б***6 | Болт М8-6eх16-7796 | |
| 19 | Г***5 | Гайка М10-6G-5915 | |
| 20 | В***3 | Кольцо | |
| 21 | 1***2 | Подшипник | |
| 22 | Ш***1 | Шайба C.10.01-11371 | |
| 23 | Ш***0 | Шпонка 14x9x70-23360 | |
| 24 | В***8 | Винт М10x30-8.8 | |
| 25 | Г***8 | Гайка М10-8 | |
| 26 | 6***7 | Подшипник |
