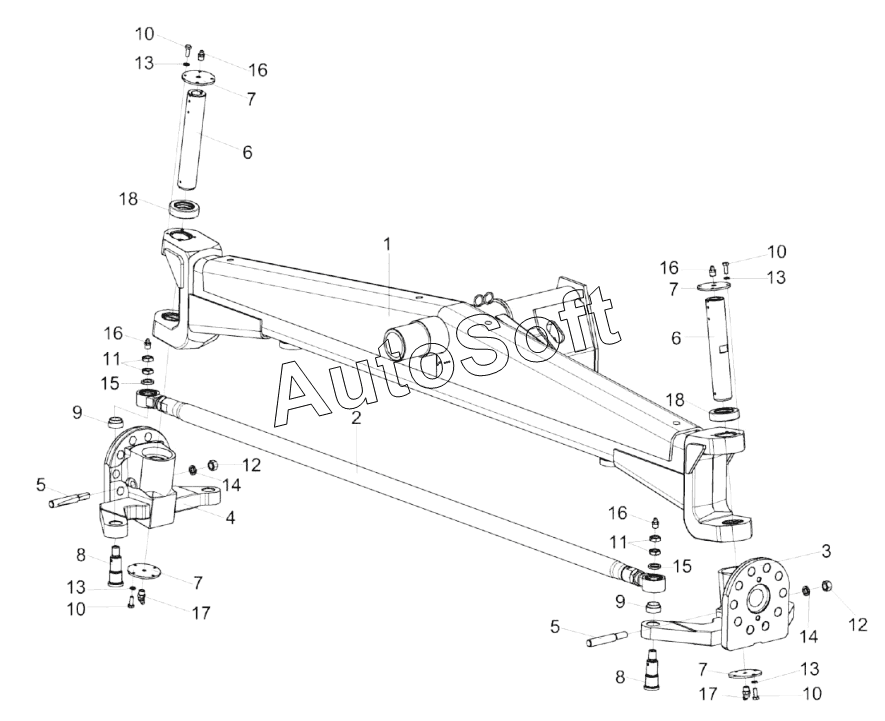

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2018). Мост управляемых колес КЗК-8К-0109000 (лист 2)
/94.gif)
1
2
3
4
5
5
6
6
7
7
7
7
8
8
9
9
10
10
10
10
11
11
12
12
13
13
13
13
14
14
15
15
16
16
16
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8К-0109000 | К***0 | Мост управляемых колес | |
| 1 | К***0 | Балка | |
| 2 | К***0 | Тяга | |
| 3 | К***0 | Кулак поворотный | |
| 4 | К***1 | Кулак поворотный | |
| 5 | К***А | Клин | |
| 6 | К***2 | Шкворень | |
| 7 | К***4 | Крышка | |
| 8 | Р***А | Ось | |
| 9 | Р***А | Втулка | |
| 10 | Б***8 | Болт М6-6eХ16-7798 | |
| 11 | Г***6 | Гайка М20Х1,5-6G-2526 | |
| 12 | Г***5 | Гайка М16-6G-5915 | |
| 13 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 14 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 15 | Ш***0 | Шайба | |
| 16 | М***3 | Масленка 1.2.Ц6-19853 | |
| 17 | М***3 | Масленка 2.2.45.Ц6-19853 | |
| 18 | 1***Е | Подшипник |
