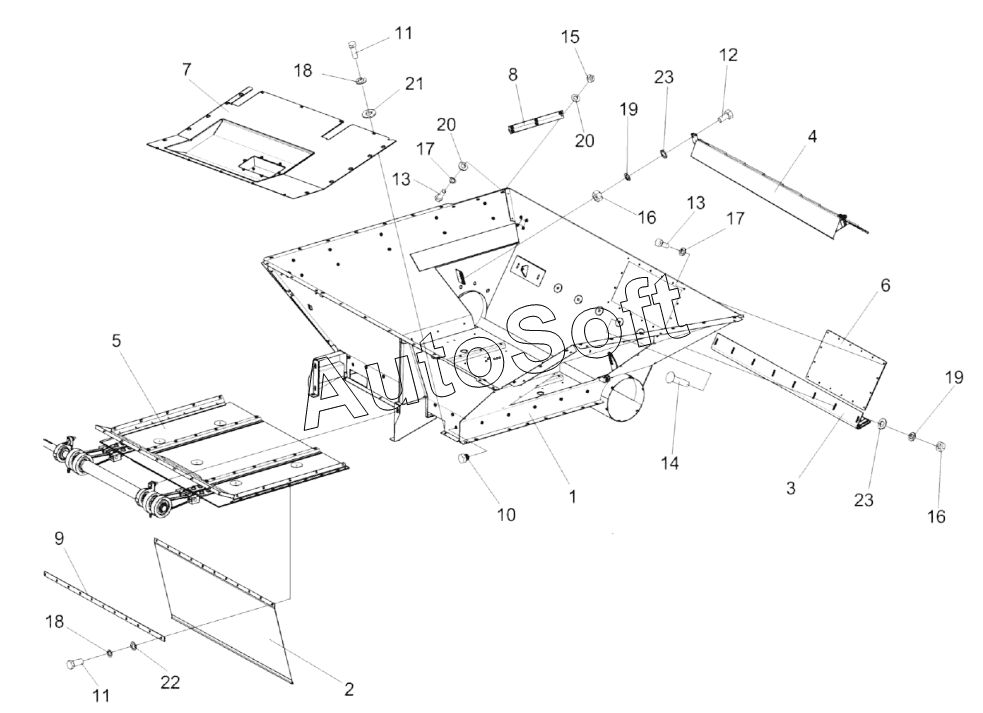

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2018). Бункер КЗК-7-0229000-02 (лист 2)
/119.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
16
17
17
18
18
19
19
20
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-7-0229000-02 | К***2 | Бункер | |
| 1 | К***0 | Основание | |
| 2 | К***Б | Фартук | |
| 3 | К***В | Балка | |
| 4 | К***0 | Ограждение | |
| 5 | К***0 | Установка вибродна | |
| 6 | К***0 | Крышка | |
| 7 | К***0 | Настил | |
| 8 | К***6 | Пластина | |
| 9 | К***А | Планка | |
| 10 | К***3 | Пробка | |
| 11 | Б***6 | Болт М8-6eх20-7796 | |
| 12 | Б***6 | Болт М12-6eх35-7796 | |
| 13 | Б***8 | Болт М6-6eх16-7798 | |
| 14 | Б***2 | Болт М12-6eх30-7802 | |
| 15 | Г***5 | Гайка М6-6G-5915 | |
| 16 | Г***5 | Гайка М12-6G-5915 | |
| 17 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 18 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 19 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 20 | Ш***8 | Шайба С6.01-6958 | |
| 21 | Ш***8 | Шайба A 8.01-6958 | |
| 22 | Ш***1 | Шайба C.8.01-11371 | |
| 23 | Ш***1 | Шайба C.12.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
