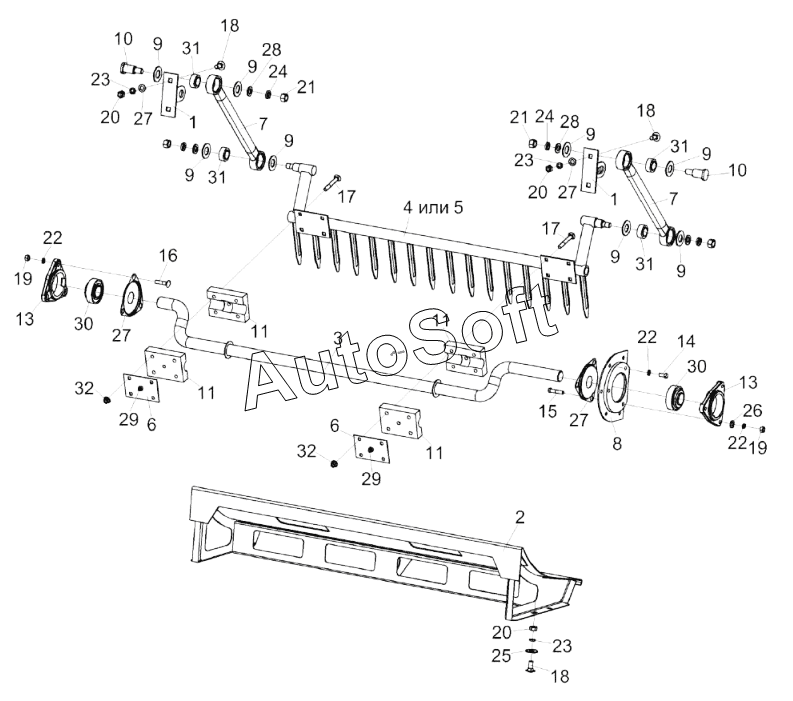

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2018). Установка половонабивателя КЗК-8К-0400010
/140.gif)
25
17
17
18
18
18
19
19
20
20
20
21
21
22
22
22
23
23
23
24
24
16
26
27
27
27
27
28
28
29
29
30
30
31
31
31
31
32
32
8
1
1
2
3
4
5
6
6
7
7
9
9
9
9
9
9
9
9
10
10
11
11
11
11
13
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8К-0400010 | К***0 | Установка половонабивателя | |
| КЗК-8К-0400260 | К***0 | Коромысло | |
| 1 | К***0 | Опора | |
| 2 | К***0 | Поддон | |
| 3 | К***0 | Вал | |
| 4 | К***0 | Гребенка | |
| 5 | К***1 | Гребенка | |
| 6 | К***0 | Накладка | |
| 7 | К***0 | Рычаг | |
| 8 | К***9 | Крышка | |
| 9 | К***4 | Шайба | |
| 10 | К***9 | Ось | |
| 11 | К***1 | Полуподшипник | |
| 12 | К***А | Крышка | |
| 13 | К***А | Корпус подшипника | |
| 14 | Б***6 | Болт М10-6eх25-7796 | |
| 15 | Б***6 | Болт М10-6eх45-7796 | |
| 16 | Б***2 | Болт М10-6eх45-7802 | |
| 17 | Б***2 | Болт | |
| 18 | Б***2 | Болт М12-6eх30-7802 | |
| 19 | Г***5 | Гайка М10-6G-5915 | |
| 20 | Г***5 | Гайка М12-6G-5915 | |
| 21 | Г***5 | Гайка М16-6G-5915 | |
| 22 | Ш***2 | Шайба | |
| 23 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 25 | Ш***8 | Шайба C 12.01-6958 | |
| 26 | Ш***1 | Шайба C.10.01-11371 | |
| 27 | Ш***1 | Шайба C.12.01-11371 | |
| 28 | Ш***1 | Шайба C.16.01-11371 | |
| 29 | М***3 | Масленка 1.2.Ц6-19853 | |
| 30 | 1***7 | Подшипник | |
| 31 | Ш***5 | Подшипник ШС25-3635 | |
| 32 | Г***0 | Гайка М10-10 DIN 980 |
