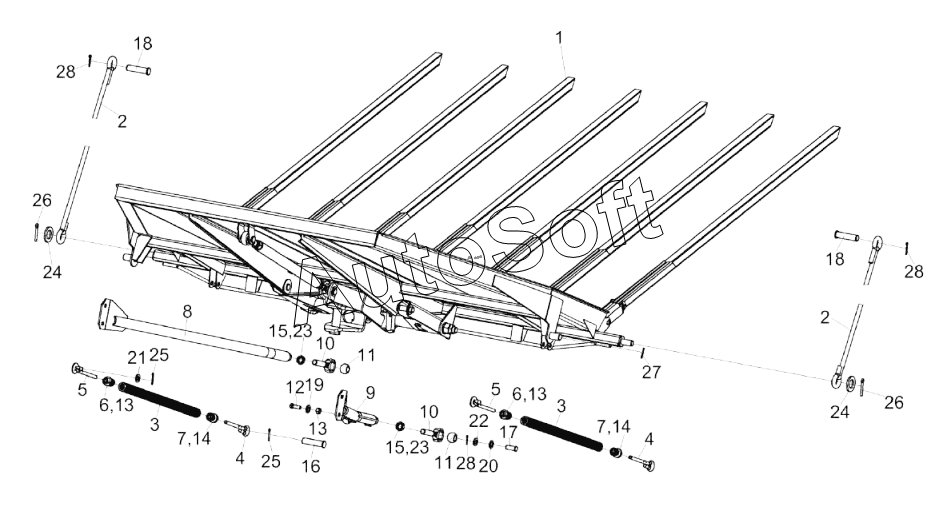

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2018). Установка днища копнителя КЗК-8К-0400040
/145.gif)
13
13
13
28
28
28
27
26
26
25
25
24
24
23
23
22
21
20
19
18
18
17
16
15
15
14
14
12
11
11
10
10
9
8
7
7
6
6
5
5
4
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8К-0400040 | К***0 | Установка днища копнителя | |
| КЗК-8К-0400390 | К***0 | Пружина | |
| КЗК-8К-0400810 | К***0 | Растяжка | |
| КЗК-8К-0400810-01 | К***1 | Растяжка | |
| 1 | К***0 | Днище | |
| 2 | К***0 | Тяга | |
| 3 | К***2 | Пружина | |
| 4 | К***6 | Зацеп | |
| 5 | К***1 | Зацеп | |
| 6 | К***8 | Пробка | |
| 7 | К***1 | Пробка | |
| 8 | К***0 | Стяжка | |
| 9 | К***1 | Стяжка | |
| 10 | П***3 | Головка | |
| 11 | 6***5 | Шар | |
| 12 | Б***6 | Болт М12-6eх35-7796 | |
| 13 | Г***5 | Гайка М12-6G-5915 | |
| 14 | Г***5 | Гайка М12-LH-6G-5915 | |
| 15 | Г***5 | Гайка М20-6G-5915 | |
| 16 | О***0 | Ось 6-16 b12х40-9650 | |
| 17 | О***0 | Ось 6-20 b12х70-9650 | |
| 18 | О***0 | Ось | |
| 19 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 20 | Ш***8 | Шайба C 20.01-6958 | |
| 21 | Ш***1 | Шайба C.16.01-11371 | |
| 22 | Ш***1 | Шайба C.20.01-11371 | |
| 23 | Ш***3 | Шайба 20.01-13463 | |
| 24 | Ш***1 | Шайба C.22.01-11371 | |
| 25 | Ш***7 | Шплинт 4х22.019-397 | |
| 26 | Ш***7 | Шплинт | |
| 27 | Ш***7 | Шплинт | |
| 28 | Ш***7 | Шплинт 5х32.019-397 |
