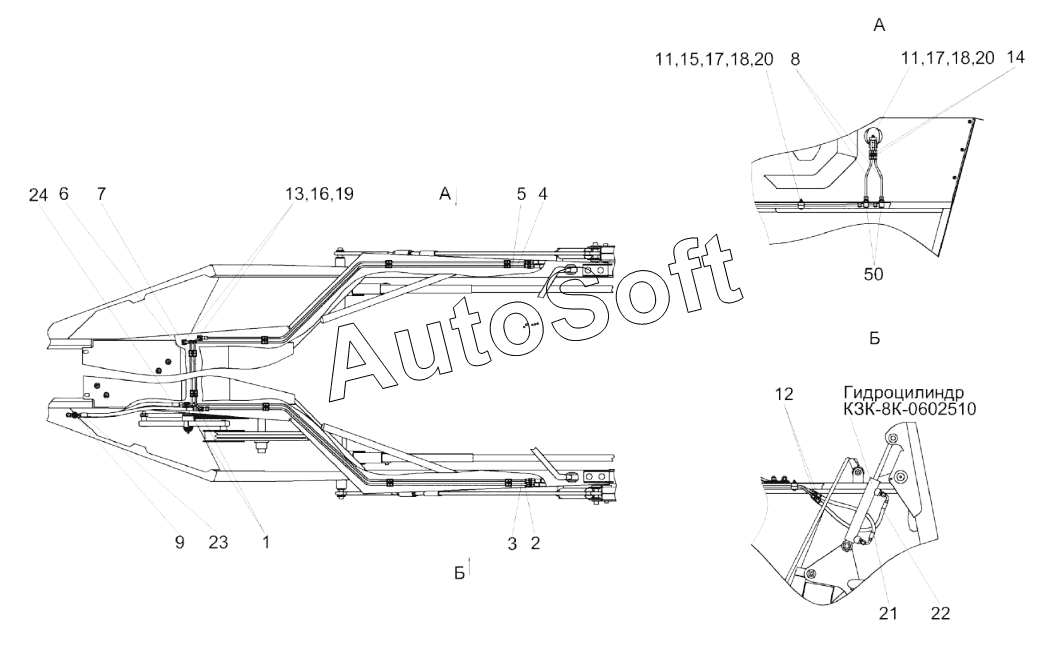

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2018). Установка гидросистемы копнителя КЗК-8К-0602090
/154.gif)
1
2
3
4
5
6
7
8
9
11
11
12
13
14
15
16
17
17
18
18
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8К-0602090 | К***0 | Установка гидросистемы копнителя | |
| 1 | К***0 | Тройник | |
| 2 | К***0 | Трубопровод | |
| 3 | К***0 | Трубопровод | |
| 4 | К***0 | Трубопровод | |
| 5 | К***0 | Трубопровод | |
| 6 | К***0 | Трубопровод | |
| 7 | К***0 | Трубопровод | |
| 8 | К***0 | Трубопровод | |
| 9 | К***2 | Дроссель с обратным клапаном | |
| 10 | К***А | Угольник | |
| 11 | К***1 | Брус | |
| 12 | К***3 | Штуцер | |
| 13 | П***8 | Шайба | |
| 14 | У***2 | Штуцер | |
| 15 | Б***8 | Болт М6-6eх45-7798 | |
| 16 | Г***6 | Гайка М14х1,5-6G-2526 | |
| 17 | Г***5 | Гайка М6-6G.8-5915 | |
| 18 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 19 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 20 | Ш***8 | Шайба C 6.01-6958 | |
| 21 | Р***r | Рукав высокого давления | |
| 22 | Р***r | Рукав высокого давления | |
| 23 | Р***r | Рукав высокого давления | |
| 24 | Р***0 | Рукав высокого давления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
