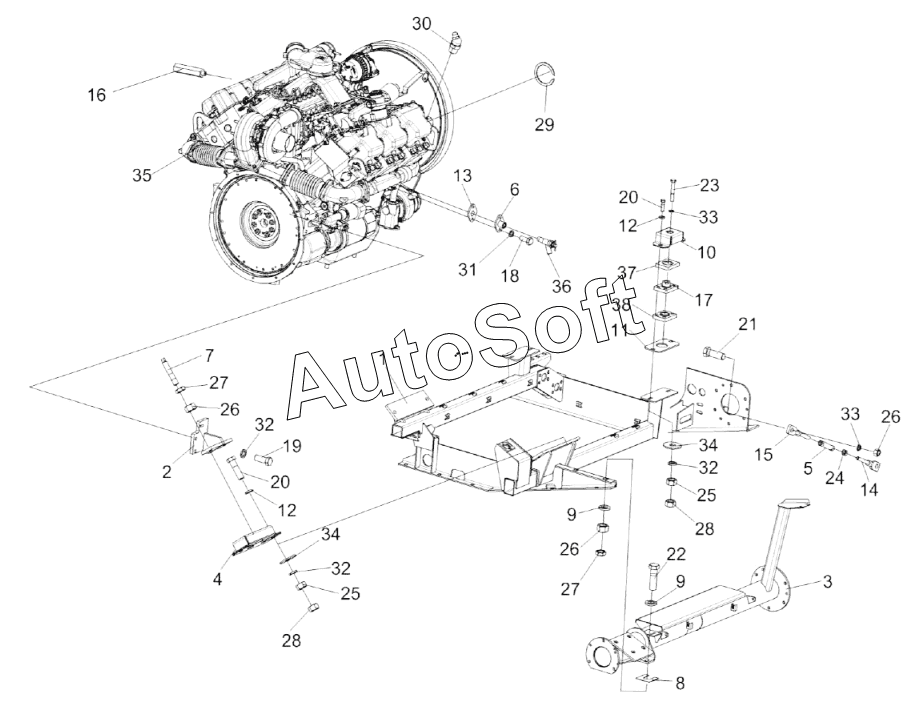

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2018). Установка двигателя ЯМЗ-236 НЕ 2-47 КЗК-8А-2-0106010 (лист 2)
/159.gif)
29
19
20
20
21
22
23
24
25
25
26
26
26
27
27
28
28
18
30
31
32
32
32
33
33
34
34
35
36
37
38
8
1
2
3
3
4
5
6
7
9
9
10
11
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8А-2-0106010 | К***0 | Установка двигателя | |
| СЭУ0400410 | С***0 | Амортизатор | |
| УЭС-4-0400380-01 | У***1 | Растяжка | |
| 1 | К***0 | Рама подмоторная | |
| 2 | К***1 | Опора | |
| 3 | К***0 | Проставка | |
| 4 | К***0 | Амортизатор | |
| 5 | К***0 | Гайка стяжная | |
| 6 | У***0 | Фланец | |
| 7 | К***5 | Шпилька | |
| 8 | К***8 | Прокладка регулировочная | |
| 9 | К***6 | Шайба | |
| 10 | С***8 | Скоба | |
| 11 | С***3 | Пластина | |
| 12 | У***3 | Шайба | |
| 13 | У***3 | Прокладка | |
| 14 | У***2 | Растяжка | |
| 15 | У***3 | Растяжка | |
| 16 | У***4 | Штуцер | |
| 17 | 5***1 | Гнездо с планкой | |
| 18 | Б***6 | Болт М8-6eх20-7796 | |
| 19 | Б***6 | Болт М14-6eх35-7796 | |
| 20 | Б***6 | Болт М14-6eх50-7796 | |
| 21 | Б***6 | Болт М16-6eх45-7796 | |
| 22 | Б***6 | Болт М16-6eх55-7796 | |
| 23 | Б***6 | Болт М16-6eх90-7796 | |
| 24 | Г***5 | Гайка М12-6G-5915 | |
| 25 | Г***5 | Гайка М14-6G-5915 | |
| 26 | Г***5 | Гайка М16-6G-5915 | |
| 27 | Г***6 | Гайка М16-6G-2526 | |
| 28 | Г***6 | Гайка М14-6G-2526 | |
| 29 | В***0 | Кольцо В50-13940 | |
| 30 | М***3 | Масленка 2.2.45.Ц6-19853 | |
| 31 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 33 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 34 | Ш***8 | Шайба C 14.01-6958 | |
| 35 | Я***7 | Двигатель ЯМЗ-236НЕ2-47 | |
| 36 | В***О | Кран ВС11-О | |
| 37 | 5***6 | Подушка верхняя | |
| 38 | 5***7 | Подушка нижняя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
