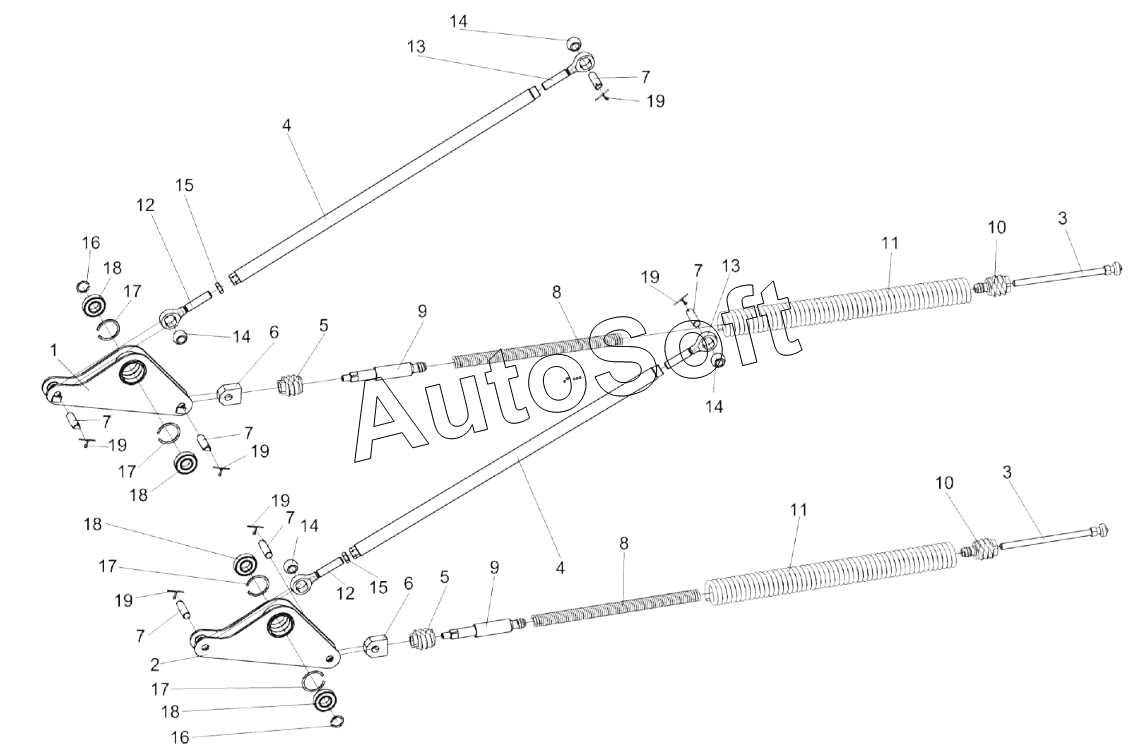

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2018). Механизм продольного копирования КЗК 1775000А
/15.gif)
9
9
19
19
19
19
19
19
18
18
18
18
17
17
17
17
16
16
15
15
14
14
14
14
13
13
12
12
11
11
10
10
8
8
7
7
7
7
7
7
6
6
5
5
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК1775000А | К***А | Механизм продольного копирования | |
| КЗК1775030 | К***0 | Блок пружин | |
| КЗК1775040 | К***0 | Тяга | |
| 1 | К***0 | Рычаг | |
| 2 | К***1 | Рычаг | |
| 3 | К***0 | Винт | |
| 4 | К***0 | Стяжка | |
| 5 | К***1 | Пробка | |
| 6 | К***6 | Головка | |
| 7 | К***1 | Палец | |
| 8 | К***2 | Пружина | |
| 9 | К***4 | Тяга | |
| 10 | К***8 | Пробка | |
| 11 | К***3 | Пружина | |
| 12 | П***3 | Головка | |
| 13 | П***1 | Головка | |
| 14 | 6***5 | Шар | |
| 15 | Г***6 | Гайка М20-6G-2526 | |
| 16 | В***2 | Кольцо | |
| 17 | В***3 | Кольцо | |
| 18 | 6***2 | Подшипник | |
| 19 | Ш***7 | Шплинт 5х32-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
