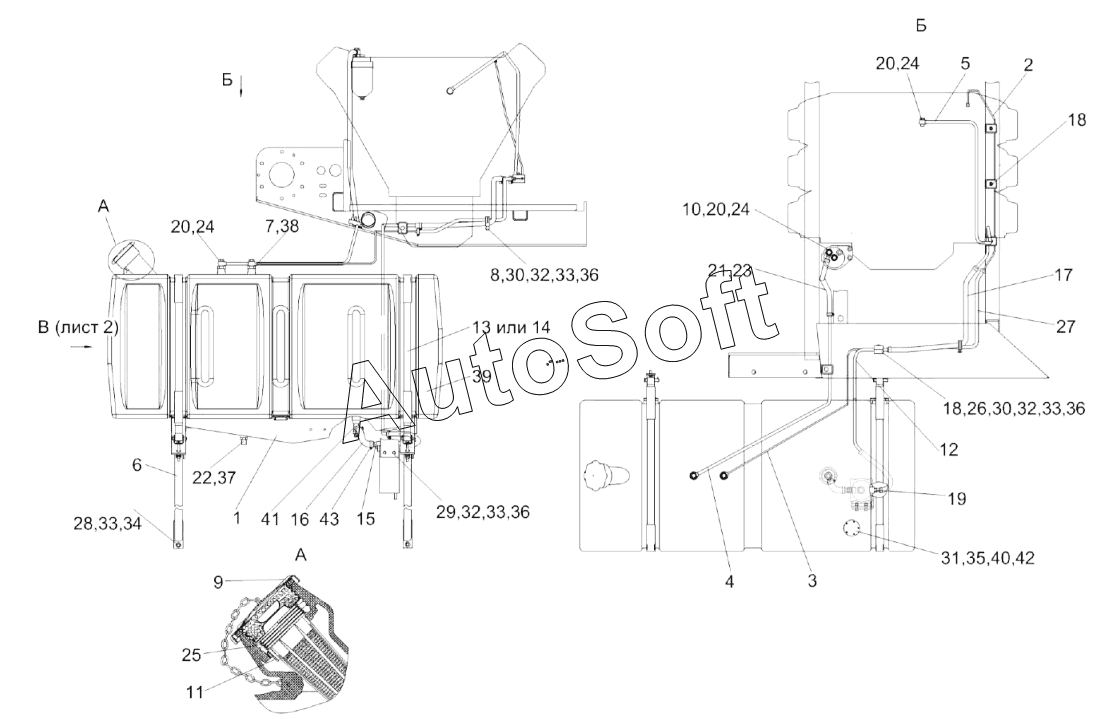

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2018). Установка бака топливного КЗК-8А-2-0126000 (лист 1)
/184.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
20
21
22
23
24
24
24
25
26
27
28
29
30
30
31
32
32
32
33
33
33
33
34
35
36
36
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8А-2-0126000 | К***0 | Установка бака топливного | |
| 1 | К***0 | Опора | |
| 2 | К***0 | Топливопровод сливной | |
| 3 | К***0 | Топливопровод сливной | |
| 4 | К***0 | Топливопровод сливной | |
| 5 | К***0 | Топливопровод заборный | |
| 6 | К***0 | Уголок | |
| 7 | К***0 | Трубка | |
| 8 | К***7 | Хомут | |
| 9 | К***0 | Крышка | |
| 10 | У***0 | Штуцер | |
| 11 | 1***6 | Фильтр 1606 | |
| 12 | К***4 | Топливопровод заборный | |
| 13 | К***3 | Хомут | |
| 14 | К***1 | Хомут | |
| 15 | К***1 | Штуцер | |
| 16 | К***1 | Рукав | |
| 17 | К***7 | Рукав | |
| 18 | К***9 | Прокладка | |
| 19 | К***А | Штуцер | |
| 20 | К***А | Болт специальный | |
| 21 | К***6 | Рукав | |
| 22 | М***2 | Штуцер | |
| 23 | О***2 | Оплетка | |
| 24 | У***1 | Шайба | |
| 25 | У***2 | Пружина | |
| 26 | У***А | Брус | |
| 27 | У***2 | Рукав | |
| 28 | Б***6 | Болт М8-6eх25-7796 | |
| 29 | Б***6 | Болт М8-6eх30-7796 | |
| 30 | Б***2 | Болт М8-6eх35-7802 | |
| 31 | В***3 | Винт B.М5-6eх14-17473 | |
| 32 | Г***5 | Гайка М8-6G-5915 | |
| 33 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 34 | Ш***8 | Шайба C 8.01-6958 | |
| 35 | Ш***1 | Шайба C.5.01-11371 | |
| 36 | Ш***1 | Шайба C.8.01-11371 | |
| 37 | Ш***2 | Шарик 14,288-60-3722 | |
| 38 | 2***8 | Прокладка | |
| 39 | К***0 | Бак топливный | |
| 40 | Д***3 | Датчик | |
| 41 | В***О | Кран ВС11-О | |
| 42 | 2***6 | Прокладка | |
| 43 | T***2 | Хомут червячный |
