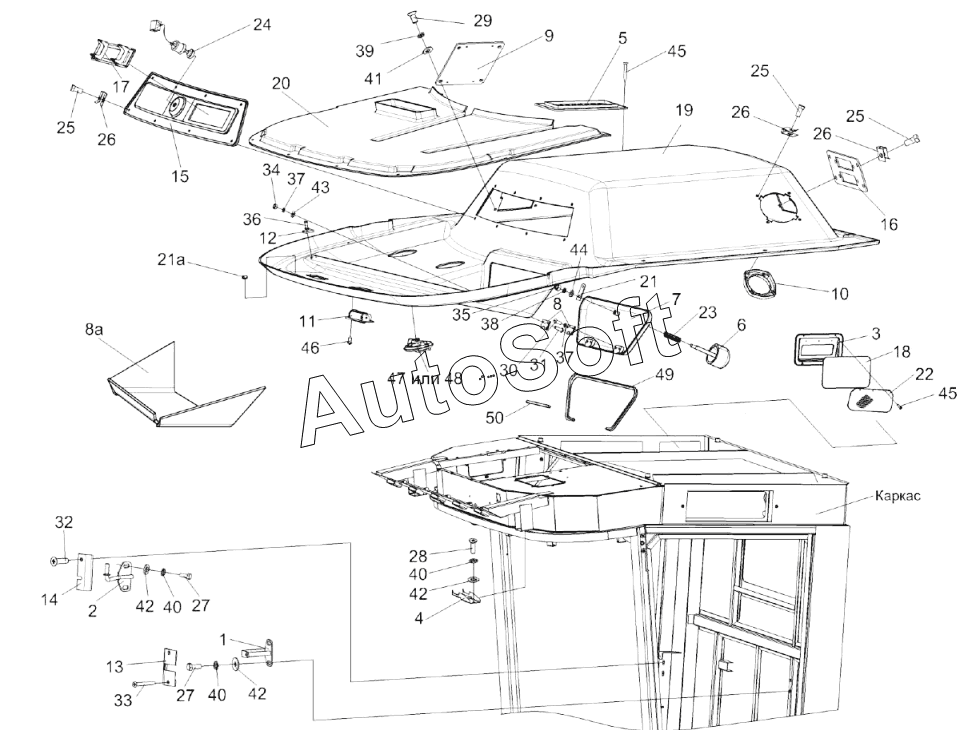

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2018). Кабина КЗК-12-0120000-01 (лист 4)
/189.gif)
1
2
3
4
5
6
7
8
8а
9
10
11
12
13
14
15
16
17
18
19
20
21а
21
22
23
24
25
25
25
26
26
26
27
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
40
40
41
42
42
42
43
44
45
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0120000-01 | К***1 | Кабина | |
| КЗК-12-0120530А | К***А | Крышка | |
| КЗК-12-0120730 | К***0 | Потолок | |
| КЗК-12-0120740 | К***0 | Облицовка потолка | |
| 1 | К***0 | Кронштейн | |
| 10 | С***0 | Крышка | |
| 11 | С***0 | Дефлектор | |
| 12 | К***1 | Платик | |
| 13 | К***8 | Крышка | |
| 14 | К***9 | Крышка | |
| 15 | К***1 | Панель | |
| 16 | К***9 | Панель | |
| 17 | К***5 | Крышка | |
| 18 | К***8 | Фильтр | |
| 19 | К***9 | Облицовка потолка | |
| 2 | К***0 | Кронштейн | |
| 20 | К***1 | Воздуховод | |
| 21 | К***А | Скоба | |
| 21а | К***5 | Уплотнение | |
| 22 | К***9 | Решетка | |
| 23 | К***5 | Пружина | |
| 24 | У***А | Кнопка | |
| 25 | В***0 | Винт 2-5х2х25.10-10620 | |
| 26 | 6***4 | Держатель | |
| 27 | Б***6 | Болт М8-6eх20-7796 | |
| 28 | Б***6 | Болт М8-6eх25-7796 | |
| 29 | Б***8 | Болт М6-6eх20-7798 | |
| 3 | К***0 | Клапан | |
| 30 | В***3 | Винт В.М4-6eх10-17473 | |
| 31 | В***3 | Винт В.М4-6eх12-17473 | |
| 32 | В***5 | Винт В2.М5-6eх30-17475 | |
| 33 | В***5 | Винт В2.М5-6eх40-17475 | |
| 34 | Г***7 | Гайка М4-6G-5927 | |
| 35 | Г***7 | Гайка М5-6G-5927 | |
| 36 | З***2 | Заклепка 565 030 012 | |
| 37 | Ш***2 | Шайба 4.65Г-6402 | |
| 38 | Ш***2 | Шайба 5.65Г-6402 | |
| 39 | Ш***2 | Шайба 6.65Г-6402 | |
| 4 | К***0 | Кронштейн | |
| 40 | Ш***2 | Шайба 8.65Г-6402 | |
| 41 | Ш***8 | Шайба С6.01-6958 | |
| 42 | Ш***8 | Шайба С8.01-6958 | |
| 43 | Ш***1 | Шайба С.4.01-11371 | |
| 44 | Ш***1 | Шайба С.5.01-11371 | |
| 45 | 5***5 | Шуруп саморез 3,5х25 | |
| 46 | 3***2 | Шуруп | |
| 47 | 3***4 | Распределитель воздуха | |
| 48 | Н***9 | Распределитель воздуха | |
| 49 | К***7 | Уплотнитель | |
| 5 | К***0 | Фильтр | |
| 50 | К***8 | Уплотнитель | |
| 6 | К***А | Ручка | |
| 7 | К***0 | Крышка | |
| 8 | К***0 | Петля | |
| 8а | К***1 | Настил | |
| 9 | К***0 | Крышка |
