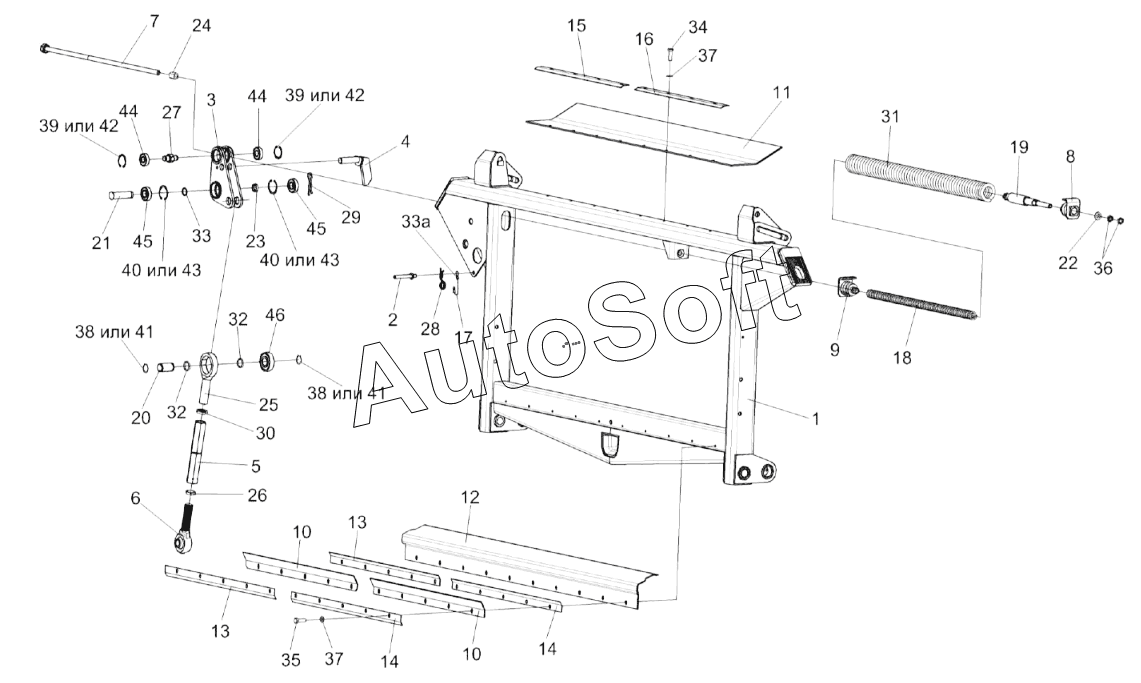

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2018). Рамка переходная КЗК 1780000А (лист 1)
/18.gif)
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33а
34
35
36
37
37
38
38
39
39
40
40
41
41
42
42
43
43
44
44
45
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-1780300 | К***0 | Тяга | |
| КЗК1780000А | К***А | Рамка переходная | |
| КЗК1780060 | К***0 | Фиксатор | |
| КЗК1785000 | К***0 | Рычаг | |
| КЗР1567020-01 | К***1 | Пружина сдвоенная | |
| 1 | К***А | Рама | |
| 10 | К***1 | Пластина | |
| 11 | К***2 | Пластина | |
| 12 | К***Б | Поддон | |
| 13 | К***4 | Уголок | |
| 14 | К***1 | Уголок | |
| 15 | К***4 | Уголок | |
| 16 | К***5 | Уголок | |
| 17 | К***5 | Тросик | |
| 18 | К***2 | Пружина | |
| 19 | К***1 | Тяга | |
| 2 | К***0 | Палец | |
| 20 | К***4 | Ось | |
| 21 | К***5 | Палец | |
| 22 | К***А | Шайба сферическая | |
| 23 | К***4 | Втулка | |
| 24 | К***А | Втулка | |
| 25 | К***1 | Винт | |
| 26 | К***4 | Гайка | |
| 27 | К***А | Ось | |
| 28 | К***1 | Шплинт | |
| 29 | А***1 | Шплинт | |
| 3 | К***0 | Рычаг | |
| 30 | А***3 | Контргайка | |
| 31 | К***5 | Пружина | |
| 32 | К***7 | Шайба | |
| 33 | П***7 | Втулка | |
| 33а | 8***4 | Втулка тросика | |
| 34 | Б***6 | Болт М8-6ех20-7796 | |
| 35 | Б***6 | Болт М8-6eх25-7796 | |
| 36 | Г***6 | Гайка М16-6G-2526 | |
| 37 | Ш***1 | Шайба С.8.01-11371 | |
| 38 | В***0 | Кольцо | |
| 39 | В***1 | Кольцо В47-13941 | |
| 4 | К***0 | Палец | |
| 40 | В***1 | Кольцо | |
| 41 | В***2 | Кольцо | |
| 42 | В***3 | Кольцо | |
| 43 | В***3 | Кольцо | |
| 44 | 1***2 | Подшипник | |
| 45 | 1***2 | Подшипник | |
| 46 | 5***7 | Подшипник | |
| 5 | К***0 | Стяжка | |
| 6 | К***0 | Винт | |
| 7 | К***0 | Болт регулировочный | |
| 8 | К***1 | Пробка | |
| 9 | К***1 | Пробка |
