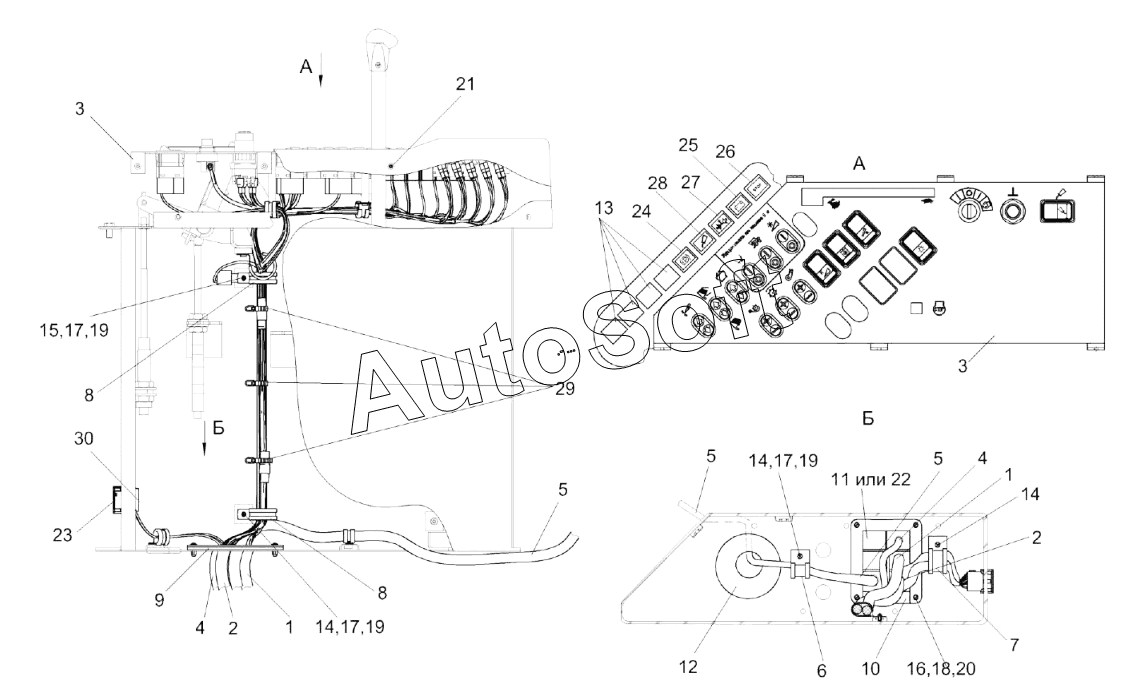

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2018). Установка электрооборудования пульта управления КЗК-8К-0725000
/208.gif)
1
1
2
2
3
3
4
4
5
5
5
6
7
8
8
9
10
11
12
13
14
14
14
15
16
17
17
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8К-0725000 | К***0 | Установка электрооборудования пульта управления | |
| 1 | К***0 | Жгут пульта управления | |
| 2 | К***0 | Жгут дополнительный пульта управления | |
| 3 | К***0 | Панель выключателей | |
| 4 | К***А | Жгут системы смазки | |
| 5 | К***0 | Жгут панели оператора | |
| 6 | К***1 | Хомут | |
| 7 | К***2 | Хомут | |
| 8 | К***4 | Хомут | |
| 9 | К***4 | Прокладка | |
| 10 | К***4 | Кронштейн | |
| 11 | К***2 | Заглушка | |
| 12 | У***3 | Втулка | |
| 13 | У***1 | Заглушка | |
| 14 | В***3 | Винт В.М5-6eх10-17473 | |
| 15 | В***3 | Винт В.М5-6eх12-17473 | |
| 16 | В***3 | Винт В.М6-6eх18-17473 | |
| 17 | Ш***2 | Шайба 5.65Г-6402 | |
| 18 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 19 | Ш***1 | Шайба С.5.01-11371 | |
| 20 | Ш***1 | Шайба С.6.01-11371 | |
| 21 | В***3 | Винт | |
| 22 | 9***5 | Заглушка | |
| 23 | 1***1 | Колодка штыревая | |
| 24 | 2***5 | Лампа контрольная | |
| 25 | 2***7 | Лампа контрольная | |
| 26 | 2***8 | Лампа контрольная | |
| 27 | 2***6 | Лампа контрольная | |
| 28 | 2***3 | Лампа контрольная | |
| 29 | Л***а | Лента стяжная зубчатая | |
| 30 | 0***1 | Фиксатор |
