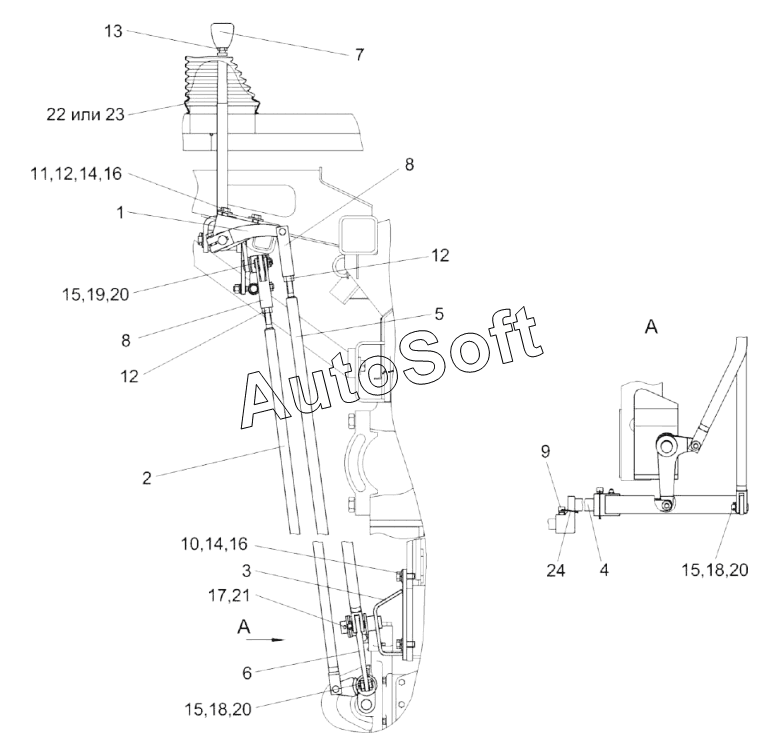

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2018). Установка механизма управления коробкой диапазонов КЗК-8-0119040
/220.gif)
19
1
2
3
4
5
6
7
8
8
9
10
11
12
12
12
13
14
14
15
15
15
16
16
17
18
18
19
20
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-0119040 | К***0 | Установка мgханизма управления коробкой диапазонов | |
| КЗК-8-0119070 | К***0 | Тяга | |
| КЗК-8-0119080 | К***0 | Тяга | |
| 1 | К***0 | Блок переключения | |
| 2 | К***0 | Тяга | |
| 3 | К***0 | Опора | |
| 4 | К***0 | Шток | |
| 5 | К***0 | Тяга | |
| 6 | К***2 | Рычаг | |
| 7 | К***1 | Рукоятка | |
| 8 | К***2 | Вилка | |
| 9 | 3***6 | Болт штока | |
| 10 | Б***6 | Болт М12-6eх30-7796 | |
| 11 | Б***6 | Болт М12-6eХ30-7796 | |
| 12 | Г***5 | Гайка М12-6G-5915 | |
| 13 | Г***6 | Гайка М 12-6G-5916 | |
| 14 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 15 | Ш***1 | Шайба С.10.01-11371 | |
| 16 | Ш***1 | Шайба С.12.01-11371 | |
| 17 | Ш***1 | Шайба С.24.01-11371 | |
| 18 | О***0 | Ось 6-10b12х32-9650 | |
| 19 | О***0 | Ось 6-10 b12х35-9650 | |
| 19 | Ш***1 | Шайба C.14.01-11371 | |
| 20 | Ш***7 | Шплинт 3,2х25-397 | |
| 21 | Ш***7 | Шплинт 5х36-397 | |
| 22 | 8***А | Чехол | |
| 23 | 8***А | Чехол | |
| 24 | П***7 | Проволока |
