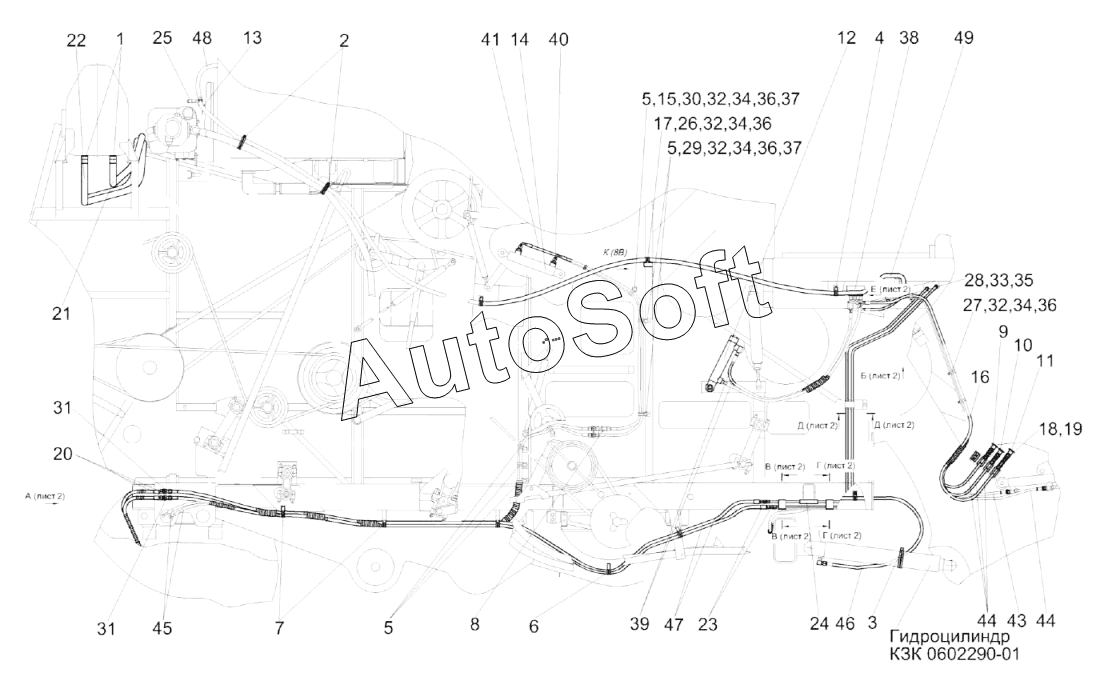

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2018). Гидросистема рулевого управления и силовых гидроцилиндров КЗК-8К-0602000 (лист 1)
/240.gif)
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
32
32
33
34
34
34
34
35
36
36
36
36
37
37
38
39
40
41
43
44
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8К-0602000 | К***0 | Гидросистема рулевого управления и силовых гидроцилиндров | |
| 1 | А***0 | Хомут стяжной | |
| 2 | А***0 | Хомут стяжной | |
| 3 | А***0 | Хомут стяжной | |
| 4 | К***2 | Хомут | |
| 5 | К***3 | Хомут | |
| 6 | К***4 | Хомут | |
| 7 | К***6 | Хомут | |
| 8 | К***1 | Дроссель с обратным клапаном | |
| 9 | К***0 | Полумуфта внутренняя | |
| 10 | К***1 | Полумуфта внутренняя | |
| 11 | К***2 | Полумуфта внутренняя | |
| 12 | К***0 | Гидроцилиндр | |
| 13 | К***0 | Тройник | |
| 14 | К***0 | Гидроцилиндр | |
| 15 | К***6 | Втулка | |
| 16 | К***2 | Кронштейн | |
| 17 | К***2 | Кронштейн | |
| 18 | П***3 | Ниппель | |
| 19 | П***А | Штуцер | |
| 20 | П***6 | Штуцер переборочный | |
| 21 | Р***5 | Рукав | |
| 22 | Р***7 | Рукав | |
| 23 | У***4 | Штуцер | |
| 24 | У***7 | Рукав | |
| 25 | У***2 | Рукав | |
| 26 | Б***6 | Болт М8-6eх16-7796 | |
| 27 | Б***6 | Болт М8-6eх25-7796 | |
| 28 | Б***6 | Болт М10-6eх25-7796 | |
| 29 | Б***2 | Болт М8-6eх20-7802 | |
| 30 | Б***2 | Болт М8-6eх35-7802 | |
| 31 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 32 | Г***5 | Гайка М8-6G-5915 | |
| 33 | Г***5 | Гайка М10-6G-5915 | |
| 34 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 35 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 36 | Ш***1 | Шайба C.8.01-11371 | |
| 37 | Ш***1 | Шайба C.10.01-11371 | |
| 38 | G***1 | Гидроблок | |
| 39 | Р***0 | Рукав высокого давления | |
| 40 | Р***r | Рукав высокого давления | |
| 41 | Р***r | Рукав высокого давления | |
| 42 | Р***r | Рукав высокого давления | |
| 43 | Р***r | Рукав высокого давления | |
| 44 | Р***r | Рукав высокого давления | |
| 45 | Р***r | Рукав высокого давления | |
| 46 | Р***0 | Рукав высокого давления | |
| 47 | Р***0 | Рукав высокого давления | |
| 48 | Р***r | Рукав высокого давления | |
| 49 | Р***0 | Рукав высокого давления | |
| 50 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) |
