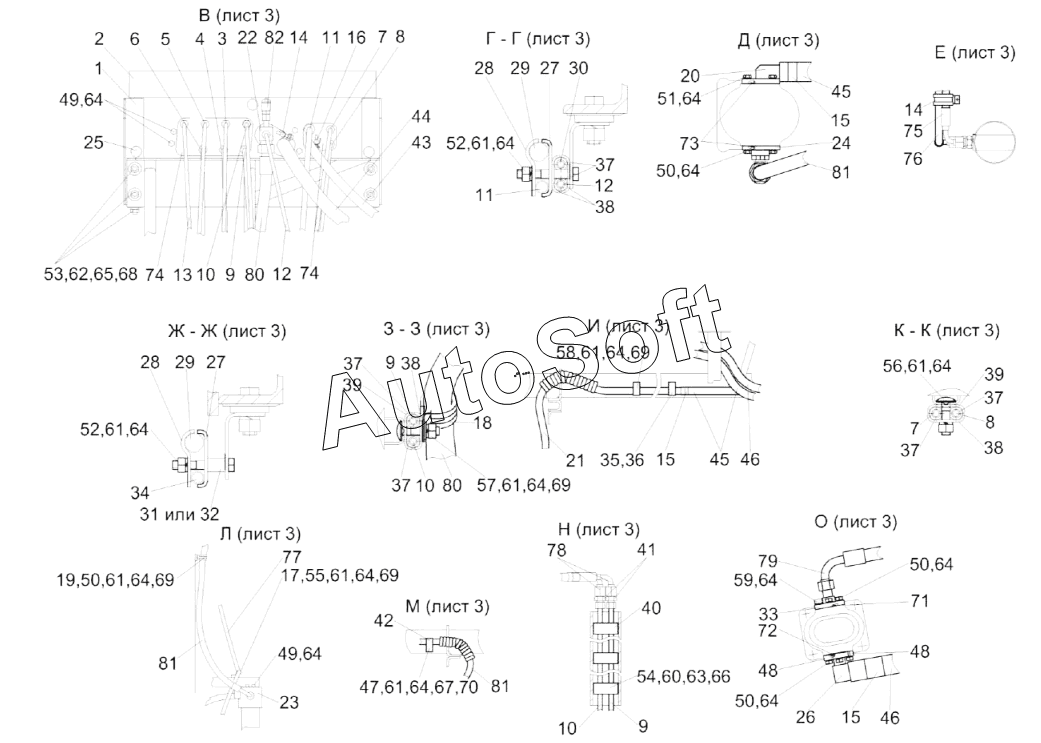

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2018). Гидросистема рулевого управления и силовых гидроцилиндров КЗК-8К-0602000 (лист 4)
/243.gif)
51
61
61
61
61
61
61
61
61
60
59
58
57
56
55
54
53
52
52
62
50
50
50
50
49
49
48
48
47
46
46
45
45
44
43
42
72
82
81
81
81
80
80
79
78
77
76
75
74
74
73
41
71
70
69
69
69
69
68
67
66
65
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
63
10
10
10
20
19
18
17
16
15
15
15
14
14
13
12
12
11
11
21
9
9
9
8
8
7
7
6
5
4
3
2
1
31
40
39
39
38
38
38
37
37
37
37
37
36
35
34
33
32
30
29
29
28
28
27
27
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8К-0602000 | К***0 | Гидросистема рулевого управления и силовых гидроцилиндров | |
| 1 | К***0 | Кронштейн гидроблока | |
| 2 | К***0 | Кожух | |
| 3 | К***0 | Трубопровод | |
| 4 | К***0 | Трубопровод | |
| 5 | К***0 | Трубопровод | |
| 6 | К***0 | Трубопровод | |
| 7 | К***0 | Трубопровод | |
| 8 | К***0 | Трубопровод | |
| 9 | К***0 | Трубопровод | |
| 10 | К***1 | Трубопровод | |
| 11 | К***0 | Трубопровод | |
| 12 | К***0 | Трубопровод | |
| 13 | К***0 | Трубопровод | |
| 14 | А***0 | Хомут стяжной | |
| 15 | А***0 | Хомут стяжной | |
| 16 | А***0 | Хомут стяжной | |
| 17 | К***0 | Хомут | |
| 18 | К***3 | Хомут | |
| 19 | К***4 | Хомут | |
| 20 | К***0 | Угольник | |
| 21 | К***0 | Трубопровод | |
| 22 | К***0 | Крестовина | |
| 23 | К***0 | Фильтр напорный | |
| 24 | К***Б | Угольник поворотный | |
| 25 | У***1 | Рукоятка | |
| 26 | У***0 | Угольник | |
| 27 | К***9 | Прижим | |
| 28 | К***1 | Прижим | |
| 29 | К***1 | Труба | |
| 30 | К***6 | Труба 8х1-8734 /В20-8733 | |
| 31 | К***1 | Втулка | |
| 32 | К***2 | Втулка | |
| 33 | К***5 | Фланец | |
| 34 | К***6 | Труба | |
| 35 | К***1 | Прижим | |
| 36 | К***1 | Прижим | |
| 37 | К***9 | Прокладка | |
| 38 | К***1 | Прижим | |
| 39 | К***1 | Прижим | |
| 40 | К***1 | Брус | |
| 41 | К***3 | Штуцер | |
| 42 | К***1 | Брус | |
| 43 | Р***4 | Рукав12x20-1,6 - 10362 | |
| 44 | Р***2 | Рукав | |
| 45 | Р***5 | Рукав | |
| 46 | Р***7 | Рукав | |
| 47 | У***1 | Болт | |
| 48 | У***7 | Полуфланец | |
| 49 | Б***6 | Болт М8-6eх16-7796 | |
| 50 | Б***6 | Болт М8-6eх20-7796 | |
| 51 | Б***6 | Болт М8-6eх25-7796 | |
| 52 | Б***6 | Болт М8-6eх50-7796 | |
| 53 | Б***6 | Болт М10-6eх30-7796 | |
| 54 | Б***8 | Болт | |
| 55 | Б***2 | Болт М8-6eх20-7802 | |
| 56 | Б***2 | Болт М8-6eх30-7802 | |
| 57 | Б***2 | Болт М8-6eх35-7802 | |
| 58 | Б***2 | Болт М8-6eх65-7802 | |
| 59 | В***8 | Винт М8-6eх20-11738 | |
| 60 | Г***5 | Гайка М6-6G-5915 | |
| 61 | Г***5 | Гайка М8-6G-5915 | |
| 62 | Г***5 | Гайка М10-6G-5915 | |
| 63 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 64 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 65 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 66 | Ш***8 | Шайба C 6.01-6958 | |
| 67 | Ш***8 | Шайба C 8.01-6958 | |
| 68 | Ш***8 | Шайба C 10.01-6958 | |
| 69 | Ш***1 | Шайба C.8.01-11371 | |
| 70 | Ш***1 | Шайба C.12.01-11371 | |
| 71 | 0***3 | Кольцо 017-021-25-2-2-18829/9833 | |
| 72 | 0***3 | Кольцо | |
| 73 | 0***3 | Кольцо 030-034-25-2-2-18829/9833 | |
| 74 | G***1 | Гидроблок | |
| 75 | Р***r | Рукав высокого давления | |
| 76 | Р***r | Рукав высокого давления | |
| 77 | Р***r | Рукав высокого давления | |
| 78 | Р***о | Рукав высокого давления | |
| 79 | Р***r | Рукав высокого давления | |
| 80 | Р***0 | Рукав высокого давления | |
| 81 | Р***r | Рукав высокого давления | |
| 82 | A***L | Соединение резьбовое с колпачком |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
