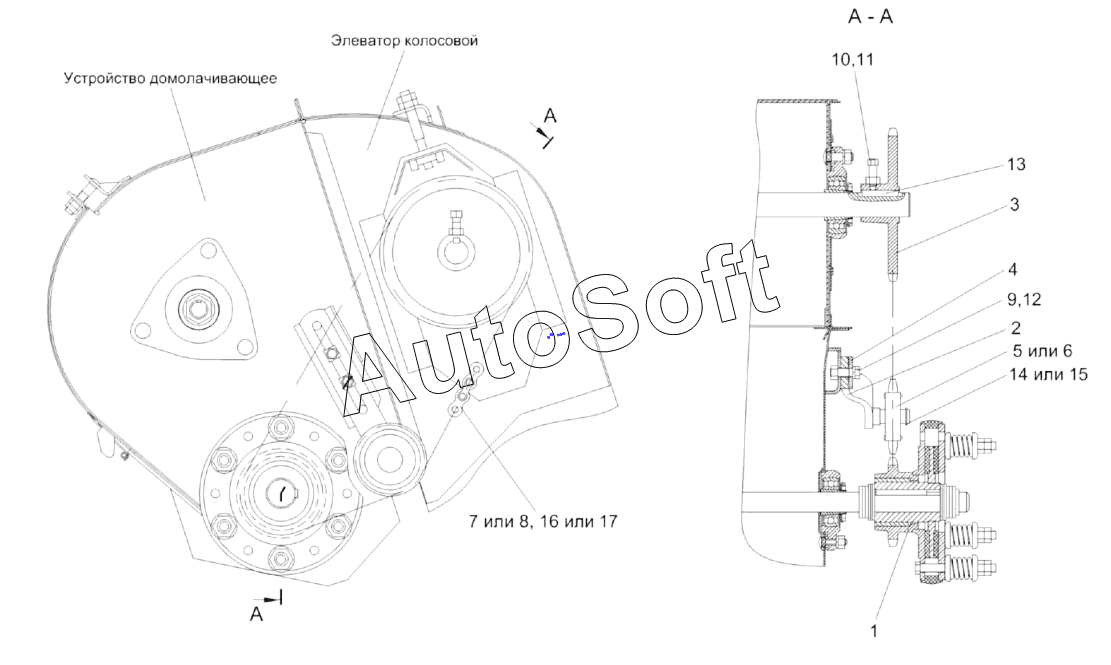

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2018). Установка цепного привода элеватора колосового
/27.gif)
8
17
16
15
14
13
12
11
10
9
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8К-0202000 | К***0 | Очистка | |
| КЗР0202480 | К***0 | Устройство натяжное | |
| 1 | К***1 | Муфта фрикционная | |
| 2 | К***0 | Кронштейн | |
| 3 | К***Б | Звездочка | |
| 4 | К***1 | Шайба | |
| 5 | К***0 | Звездочка | |
| 6 | К***1 | Звездочка в сборе | |
| 7 | Ц***7 | Цепь 12 А-1 | |
| 8 | Ц***3 | Цепь шагом 19,05 мм, открытая | |
| 9 | Б***6 | Болт М10-6eх30-7796 | |
| 10 | В***5 | Винт B.М10-6eх30-1485 | |
| 11 | Г***5 | Гайка М10-6G-5915 | |
| 12 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 13 | Ш***0 | Шпонка 8х7х45-23360 | |
| 14 | В***0 | Кольцо В17-13940 | |
| 15 | В***2 | Кольцо В17-13942 | |
| 16 | З***о | Звено к цепи | |
| 17 | 1***6 | Звено соединительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
