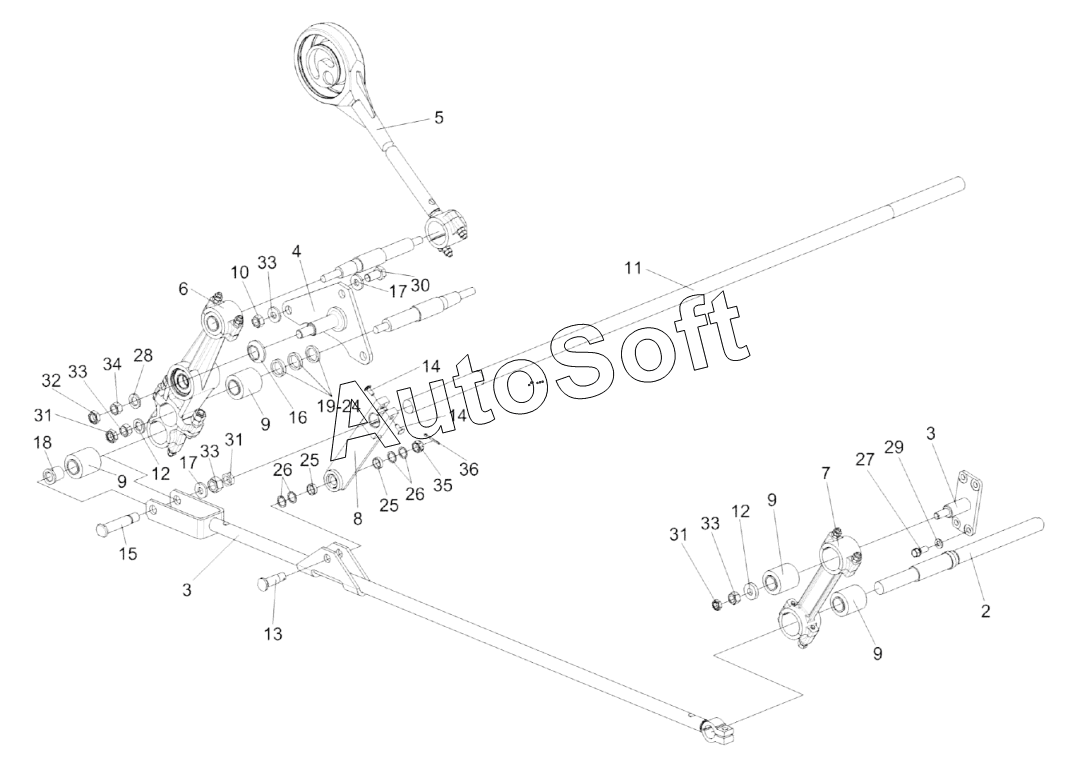

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2018). Установка привода доски стрясной КЗК 0280000А (вид справа)
/31.gif)
27
18
19
20
21
22
23
24
25
25
26
26
17
17
28
29
30
31
31
31
32
33
33
33
33
34
35
36
8
2
3
3
4
5
6
7
9
9
9
9
10
11
12
12
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8К-0202000 | К***0 | Очистка | |
| КЗК0202040Б-01 | К***1 | Тяга | |
| КЗК0202230 | К***0 | Труба | |
| 1 | К***Б | Тяга | |
| 2 | К***0 | Труба | |
| 3 | К***0 | Ось | |
| 4 | К***1 | Кронштейн | |
| 5 | К***Е | Шатун | |
| 6 | К***Г | Рычаг | |
| 7 | К***2 | Рычаг | |
| 8 | К***В | Тяга | |
| 9 | К***0 | Сайлентблок | |
| 10 | К***А | Шайба | |
| 11 | К***7 | Труба | |
| 12 | К***4 | Шайба | |
| 13 | К***Б | Ось | |
| 14 | К***Б | Болт | |
| 15 | К***Б | Палец | |
| 16 | К***Б | Втулка | |
| 17 | К***А | Шайба | |
| 18 | К***7 | Втулка | |
| 19 | К***1 | Втулка | |
| 20 | К***1 | Втулка | |
| 21 | К***2 | Втулка | |
| 22 | К***3 | Втулка | |
| 23 | К***4 | Втулка | |
| 24 | К***5 | Втулка | |
| 25 | К***3 | Втулка | |
| 26 | К***А | Прокладка | |
| 27 | К***1 | Болт | |
| 28 | К***3 | Шайба | |
| 29 | У***7 | Шайба | |
| 30 | Б***8 | Болт М16х1,5-6eх35-7798 | |
| 31 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 32 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 33 | Г***5 | Гайка М16х1,5-6G-5915 | |
| 34 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 35 | Г***5 | Гайка М18х1,5-6G-5935 | |
| 36 | Ш***7 | Шплинт 4х36-397 |
