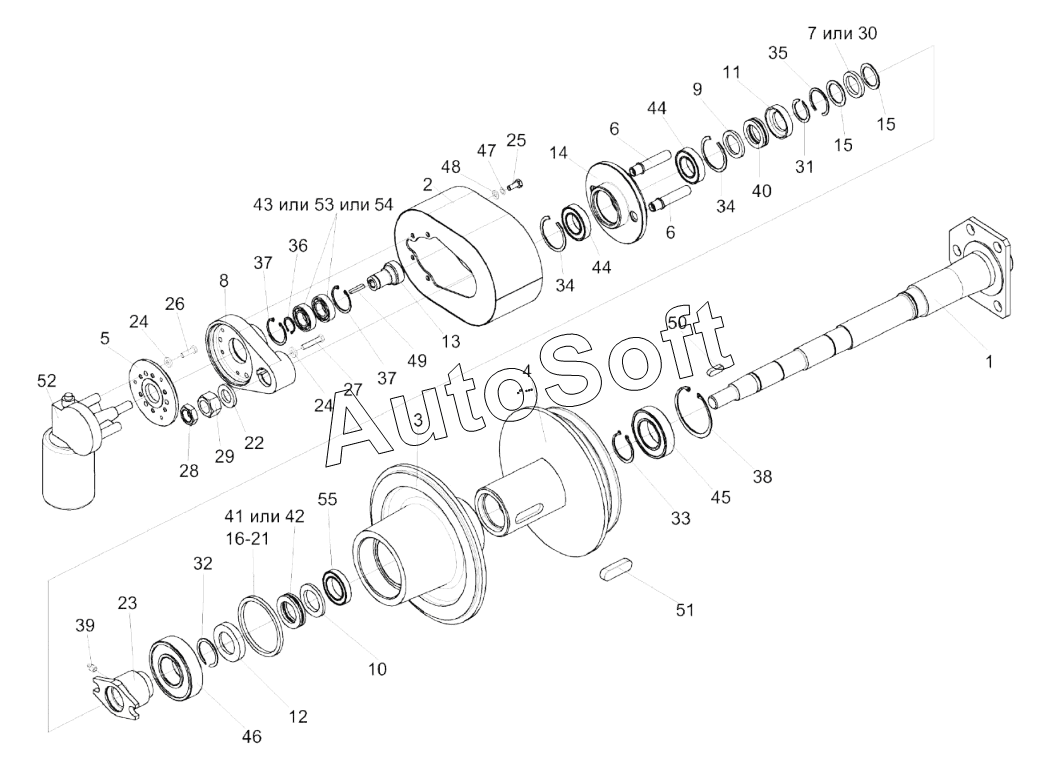

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2018). Контрпривод вариатора КЗК-7-0202500Б
/64.gif)
41
27
28
29
30
31
32
33
34
34
35
36
37
37
38
39
40
26
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
11
1
2
3
4
5
6
6
7
8
9
10
12
13
14
15
15
16
17
18
19
20
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0202690Б | К***Б | Привод | |
| КЗК-12-0202700 | К***0 | Привод | |
| КЗК-12-0202720А | К***А | Колесо | |
| КЗК-12-0202730 | К***0 | Колесо | |
| КЗК-7-0202500Б | К***Б | Контрпривод вариатора | |
| 1 | К***Б | Ось | |
| 2 | К***А | Кожух | |
| 3 | К***0 | Шкив подвижный | |
| 4 | К***0 | Шкив неподвижный | |
| 5 | К***6 | Фланец | |
| 6 | К***А | Палец | |
| 7 | К***3 | Кольцо | |
| 8 | К***А | Корпус | |
| 9 | К***3 | Кольцо упорное | |
| 10 | К***5 | Кольцо | |
| 11 | К***4 | Корпус | |
| 12 | К***2 | Корпус | |
| 13 | К***1 | Шестерня | |
| 14 | К***4 | Колесо | |
| 15 | К***А | Кольцо | |
| 16 | К***7 | Кольцо | |
| 17 | К***1 | Кольцо | |
| 18 | К***2 | Кольцо | |
| 19 | К***3 | Кольцо | |
| 20 | К***4 | Кольцо | |
| 21 | К***5 | Кольцо | |
| 22 | К***1 | Шайба | |
| 23 | К***7 | Втулка | |
| 24 | К***5 | Шайба | |
| 25 | Б***8 | Болт М8-6ех20-7798 | |
| 26 | Б***8 | Болт М8-6ех25-7798 | |
| 27 | Б***8 | Болт М8-6ех40-7798 | |
| 28 | Г***6 | Гайка М24х2-6G-2526 | |
| 29 | Г***5 | Гайка М24х2-6G-5915 | |
| 30 | С***8 | Кольцо СП-48-34-6-6308 | |
| 31 | В***0 | Кольцо В35-13940 | |
| 32 | В***0 | Кольцо | |
| 33 | В***2 | Кольцо В50-13942 | |
| 34 | В***1 | Кольцо | |
| 35 | В***1 | Кольцо В48-13941 | |
| 36 | В***2 | Кольцо | |
| 37 | В***3 | Кольцо | |
| 38 | В***3 | Кольцо | |
| 39 | М***3 | Масленка 1.2-19853 | |
| 40 | 8***2 | Подшипник | |
| 41 | 8***2 | Подшипник 8108-7872 | |
| 42 | 5***8 | Подшипник 51108 | |
| 43 | 1***2 | Подшипник | |
| 44 | 1***2 | Подшипник | |
| 45 | 1***2 | Подшипник | |
| 46 | 1***2 | Подшипник 180310-8882 | |
| 47 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 48 | Ш***1 | Шайба С.8.01-11371 | |
| 49 | Ш***0 | Шпонка 5х5х32-23360 | |
| 50 | Ш***0 | Шпонка 10х8х32-23360 | |
| 51 | Ш***0 | Шпонка 20х12х63-23360 | |
| 52 | Э***1 | Электропривод вариатора вентилятора | |
| 53 | 6***1 | Подшипник | |
| 54 | 6***Е | Подшипник | |
| 55 | 6***1 | Подшипник 61908-2RS1 |
