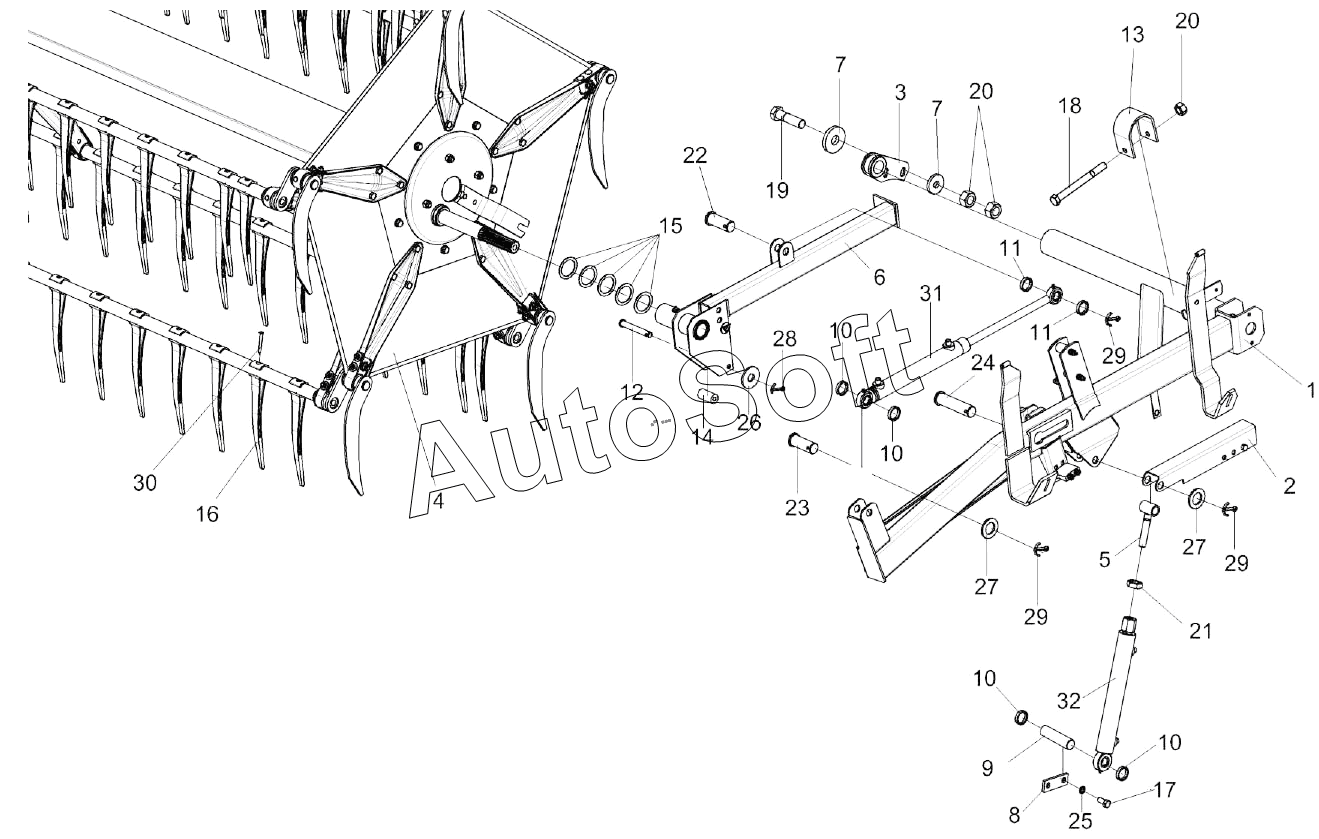

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-1 (2018). Установка мотовила КЗК-9-1-2503000А (лист 1)
25
17
18
19
20
20
21
22
23
24
16
26
27
27
28
29
29
29
30
31
32
15
14
13
12
11
11
10
10
10
10
9
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-9-1-2503000А | К***А | Установка мотовила | |
| 1 | К***0 | Поддержка левая | |
| 2 | К***0 | Фиксатор | |
| 3 | К***1 | Кронштейн | |
| 4 | К***А | Мотовило | |
| 5 | К***0 | Проушина гидроцилиндра | |
| 6 | К***1 | Направляющая | |
| 7 | К***1 | Шайба | |
| 8 | К***1 | Накладка | |
| 9 | К***2 | Ось | |
| 10 | К***1 | Втулка | |
| 11 | К***1 | Втулка | |
| 12 | К***3 | Ось | |
| 13 | К***2 | Скоба | |
| 14 | К***5 | Ролик | |
| 15 | К***9 | Шайба регулировочная | |
| 16 | К***1 | Зуб | |
| 17 | Б***6 | Болт М8-6eх16-7796 | |
| 18 | Б***6 | Болт М12-6eх120-7796 | |
| 19 | Б***6 | Болт М12-6eх45-7796 | |
| 20 | Г***5 | Гайка М12-6G-5915 | |
| 21 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 22 | О***0 | Ось 6-20 b12х50-9650 | |
| 23 | О***0 | Ось 6-20 b12х65-9650 | |
| 24 | О***0 | Ось 6-20b12х80-9650 | |
| 25 | Ш***2 | Шайба 8.65Г-6402 | |
| 26 | Ш***8 | Шайба С10.01-6958 | |
| 27 | Ш***1 | Шайба С.20.01-11371 | |
| 28 | Ш***7 | Шплинт 3,2х20-397 | |
| 29 | Ш***7 | Шплинт 5х32-397 | |
| 30 | Ш***5 | Шуруп | |
| 31 | В***0 | Гидроцилиндр | |
| 32 | В***0 | Гидроцилиндр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
