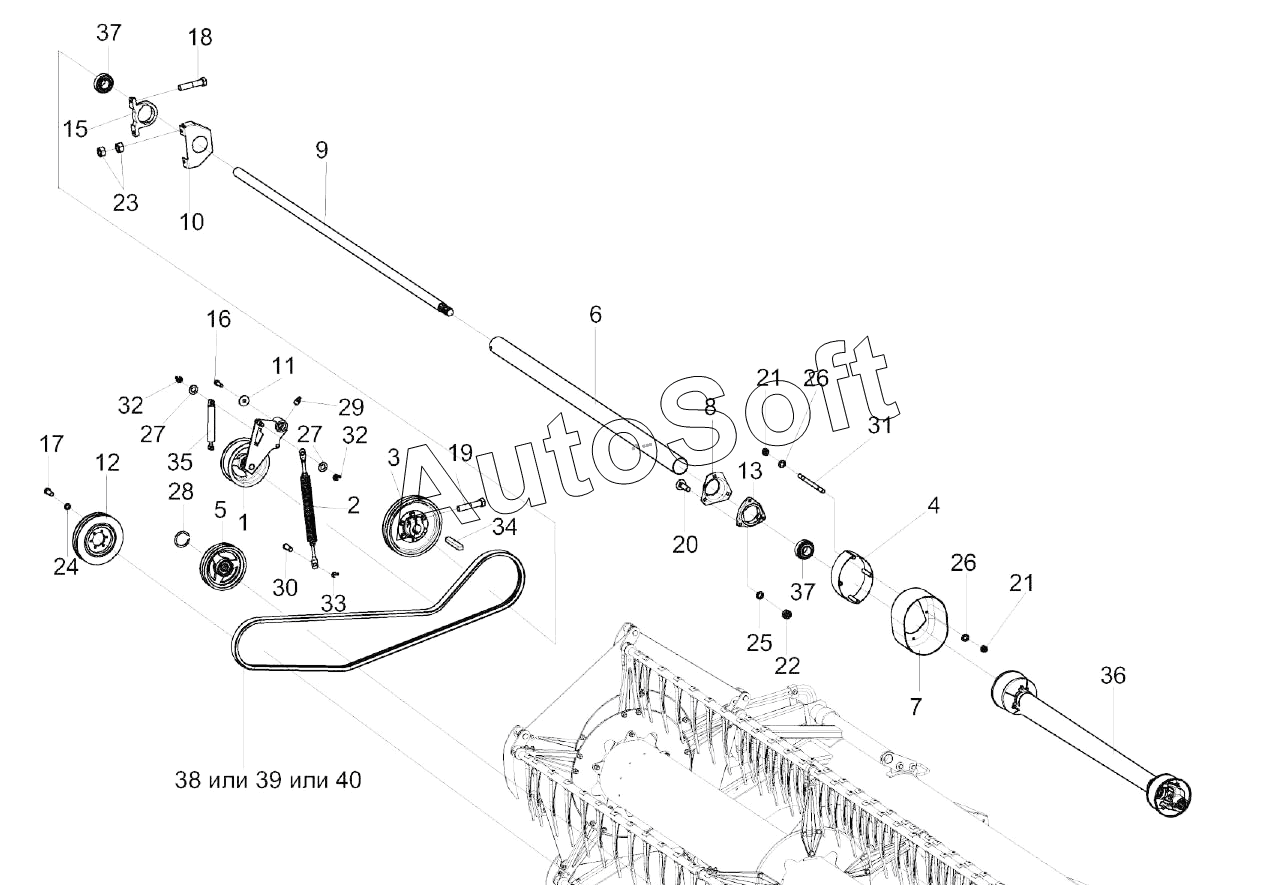

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-1 (2018). Установка привода КЗК-9-1-2505000А (лист 3)
31
22
23
24
25
26
26
27
27
28
29
30
21
21
32
32
33
34
35
36
37
37
38
39
40
10
1
2
3
4
5
6
7
8
9
11
12
13
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-9-1-2505000А | К***А | Установка привода | |
| 1 | К***А | Устройство натяжное | |
| 2 | К***0 | Пружина | |
| 3 | К***0 | Шкив | |
| 4 | К***0 | Кожух | |
| 5 | К***0 | Шкив | |
| 6 | К***1 | Кожух | |
| 7 | К***1 | Колпак | |
| 8 | К***4 | Колпак | |
| 9 | К***Б | Вал | |
| 10 | К***9 | Ограждение | |
| 11 | К***4 | Шайба | |
| 12 | К***А | Шкив | |
| 13 | К***1 | Корпус | |
| 15 | К***1 | Корпус подшипника | |
| 16 | К***1 | Болт | |
| 17 | Б***6 | Болт М8-6eх20-7796 | |
| 18 | Б***6 | Болт М12-6eх50-7796 | |
| 19 | Б***6 | Болт М12-6eх55-7796 | |
| 20 | Б***2 | Болт М10-6eх35-7802 | |
| 21 | Г***5 | Гайка М8-6G-5915 | |
| 22 | Г***5 | Гайка М10-6G-5915 | |
| 23 | Г***5 | Гайка М12-6G-5915 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 26 | Ш***1 | Шайба C.8.01-11371 | |
| 27 | Ш***1 | Шайба C.10.01-11371 | |
| 28 | В***0 | Кольцо | |
| 29 | М***3 | Масленка 1.2-19853 | |
| 30 | О***0 | Ось 6-16 b12х40-9650 | |
| 31 | Ш***8 | Шпилька | |
| 32 | Ш***7 | Шплинт 3,2х20-397 | |
| 33 | Ш***7 | Шплинт 4х28-397 | |
| 34 | Ш***0 | Шпонка 12х8х70-23360 | |
| 35 | 8***1 | Амортизатор сиденья водителя | |
| 36 | К***0 | Вал карданный | |
| 37 | 1***7 | Подшипник | |
| 38 | 2***a | Ремень 2HB 3212 La | |
| 39 | 2***A | Ремень 2 HB BP 3212 K A | |
| 40 | 2***A | Ремень 2 HB BP 3212 K A |
