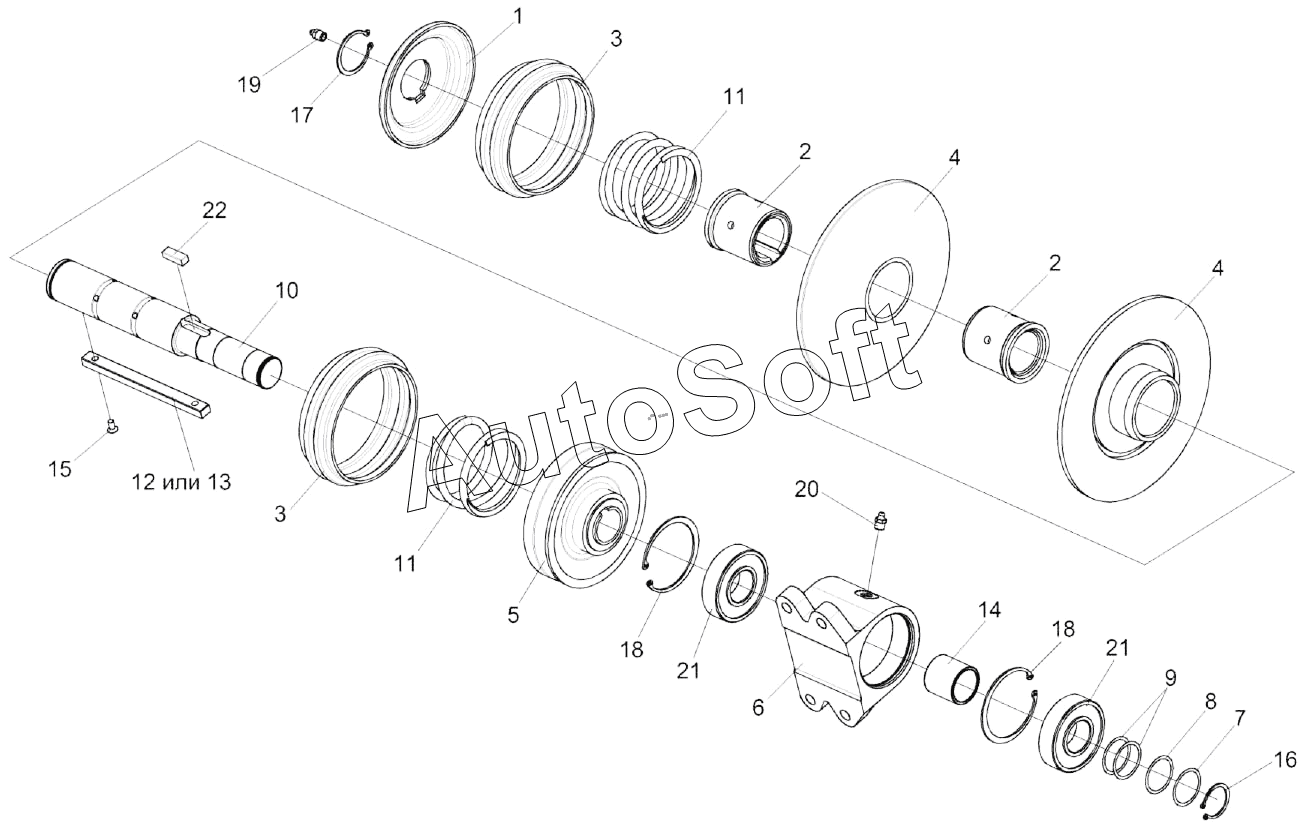

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-1 (2018). Вариатор КЗР 1514100А
1
2
2
3
3
4
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
18
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР1514100А | К***А | Вариатор | |
| 1 | К***0 | Упор | |
| 2 | К***0 | Втулка | |
| 3 | К***2 | Кожух | |
| 4 | К***3 | Диск | |
| 4 | К***0 | Диск | |
| 5 | К***4 | Шкив | |
| 6 | К***А | Корпус | |
| 7 | К***5 | Прокладка | |
| 8 | К***1 | Прокладка | |
| 9 | К***2 | Прокладка | |
| 10 | К***0 | Вал | |
| 10 | К***5 | Вал | |
| 11 | К***2 | Пружина | |
| 12 | К***8 | Шпонка | |
| 13 | К***1 | Шпонка | |
| 14 | К***1 | Втулка | |
| 15 | В***5 | Винт В2.М6-6eх12-17475 | |
| 16 | В***2 | Кольцо В35-13942 | |
| 17 | В***2 | Кольцо | |
| 18 | В***3 | Кольцо В80-13943 | |
| 19 | М***3 | Масленка 1.2-19853 | |
| 20 | М***3 | Масленка 2.2-19853 | |
| 21 | 1***2 | Подшипник | |
| 22 | Ш***0 | Шпонка 2-10х8х28-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
