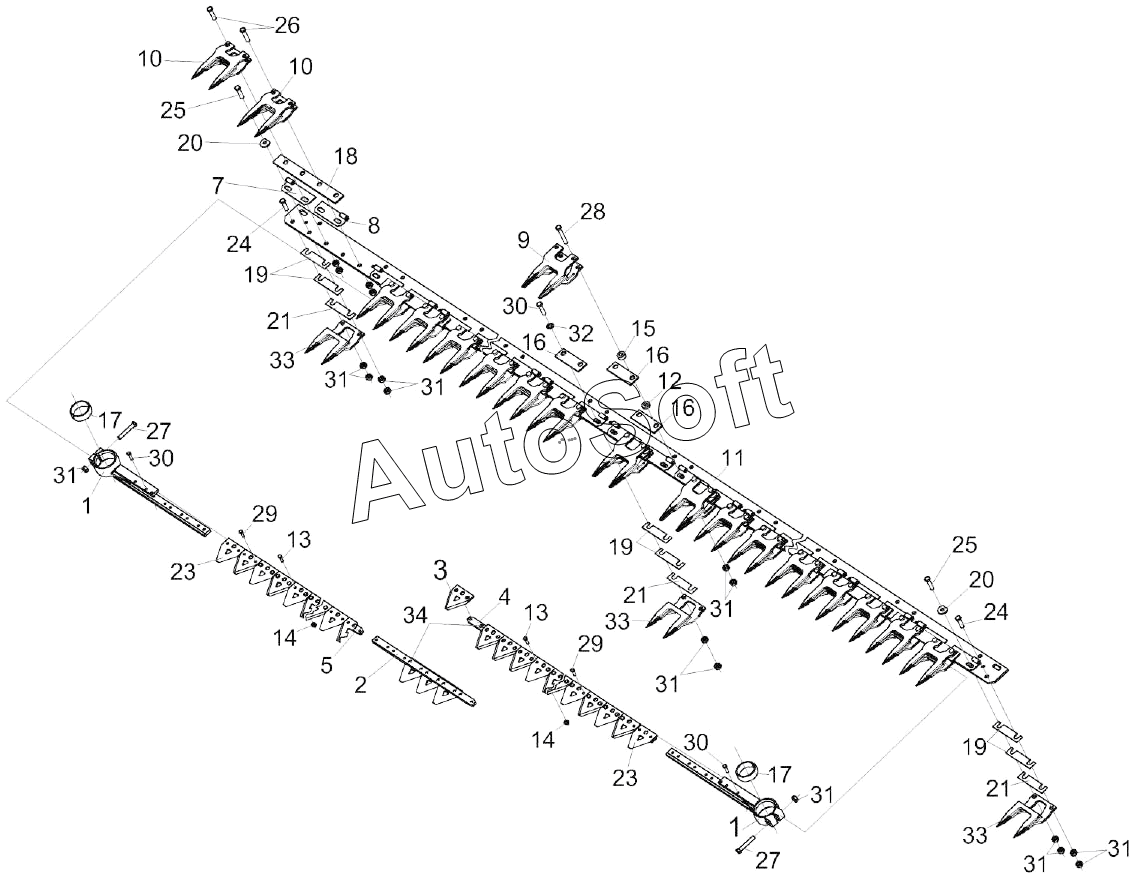

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-1 (2018). Аппарат режущий КЗК-9-1-2507010
26
17
17
18
19
19
19
20
20
21
21
21
23
23
24
24
25
25
16
16
16
27
27
28
29
29
30
30
30
31
31
31
31
31
31
31
31
32
33
33
33
34
7
1
1
2
3
4
5
8
9
10
10
11
12
13
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-9-1-2507010 | К***0 | Аппарат режущий | |
| КЗК-9-1-2507110 | К***0 | Нож левый | |
| 1 | К***0 | Головка | |
| 2 | К***0 | Нож правый | |
| 2 | К***0 | Нож | |
| 3 | К***8 | Сегмент | |
| 4 | К***2 | Полоса ножевая | |
| 5 | К***1 | Полоса ножевая | |
| 6 | К***0 | Головка | |
| 7 | К***А | Петля | |
| 8 | К***1 | Петля | |
| 9 | П***0 | Палец | |
| 10 | П***0 | Палец сдвоенный | |
| 11 | К***1 | Брус пальцевый | |
| 12 | К***1 | Втулка | |
| 13 | Ж***1 | Болт | |
| 14 | Ж***2 | Гайка | |
| 15 | Ж***1 | Втулка | |
| 16 | К***А | Пластина трения | |
| 17 | К***1 | Втулка | |
| 18 | К***1 | Пластина трения | |
| 19 | К***А | Прокладка регулировочная | |
| 20 | М***5 | Шайба | |
| 21 | М***6 | Прокладка | |
| 23 | С***6 | Сегмент | |
| 24 | Б***6 | Болт М10-6eх35-7796 | |
| 25 | Б***6 | Болт М10-6eх40-7796 | |
| 26 | Б***6 | Болт М10-6eх45-7796 | |
| 27 | Б***6 | Болт М10-6eх60-7796 | |
| 28 | Б***6 | Болт | |
| 29 | Б***8 | Болт М6-6eх20-7798 | |
| 30 | Б***8 | Болт М6-6eх25-7798 | |
| 31 | Г***5 | Гайка М10-6G-5915 | |
| 32 | Ш***1 | Шайба | |
| 33 | 1***1 | Палец направляющий сдвоенный | |
| 34 | З***0 | Заклепка 6х18-10300 |
