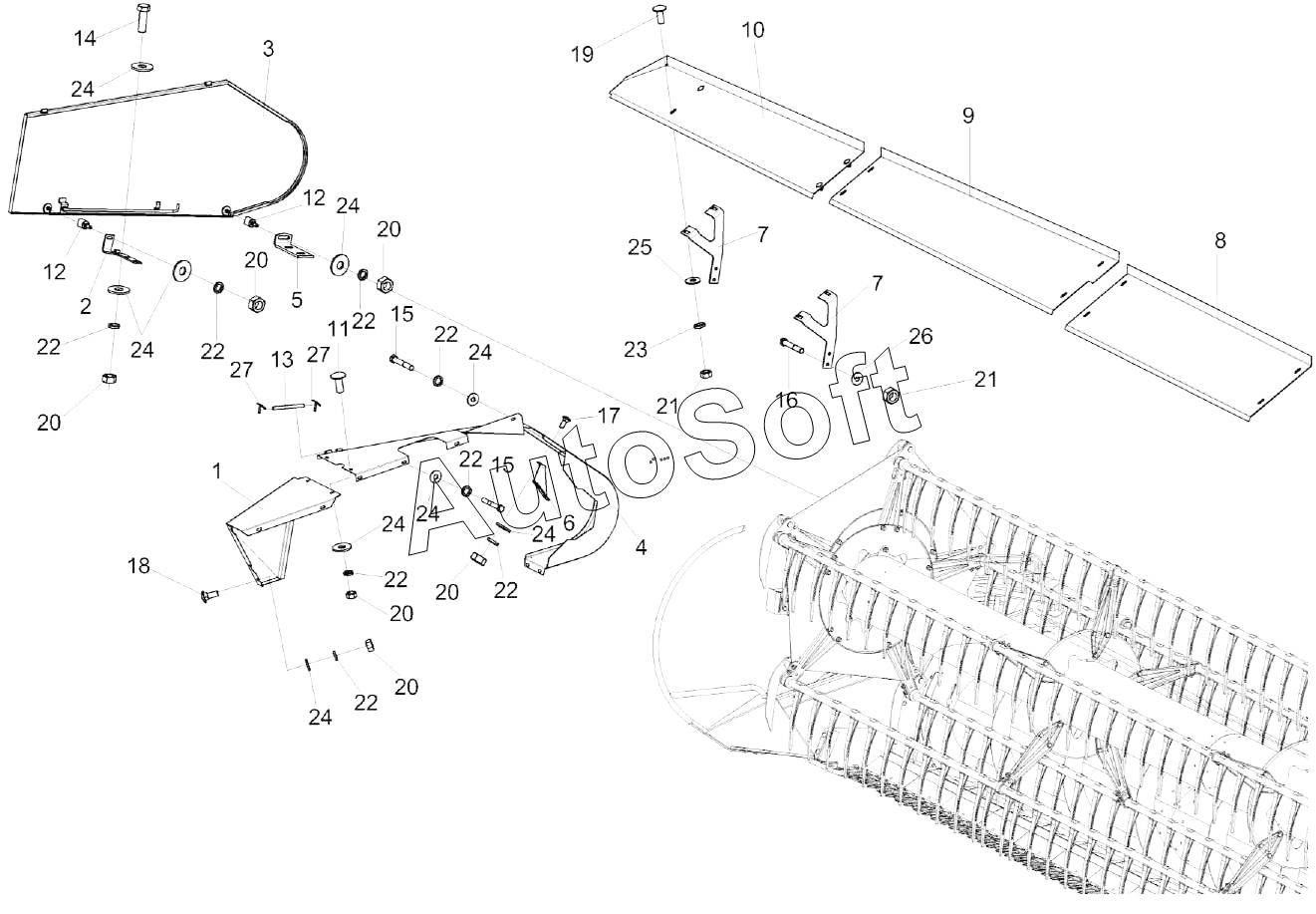

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-1 (2018). Установка ограждений КЗК-9-1-2525000А (лист 2)
14
27
27
26
25
24
24
24
24
24
24
24
24
23
22
22
22
22
22
22
22
22
21
21
20
20
20
20
20
20
19
18
17
16
15
15
13
12
12
11
10
9
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-9-1-2525000А | К***А | Установка ограждений | |
| 1 | К***0 | Щиток | |
| 2 | К***1 | Кронштейн | |
| 3 | К***0 | Крышка | |
| 4 | К***0 | Ограждение | |
| 5 | К***2 | Кронштейн | |
| 6 | К***4 | Кронштейн | |
| 7 | К***6 | Кронштейн | |
| 8 | К***1 | Надставка | |
| 9 | К***2 | Надставка | |
| 10 | К***9 | Надставка | |
| 11 | К***В | Болт | |
| 12 | К***3 | Фиксатор | |
| 13 | К***5 | Ось | |
| 14 | Б***6 | Болт М8-6eх25-7796 | |
| 15 | Б***6 | Болт М8-6eх60-7796 | |
| 16 | Б***6 | Болт М10-6eх65-7796 | |
| 17 | Б***2 | Болт М8-6eх20-7802 | |
| 18 | Б***2 | Болт М8-6eх25-7802 | |
| 19 | Б***2 | Болт М10-6eх25-7802 | |
| 20 | Г***5 | Гайка М8-6G-5915 | |
| 21 | Г***5 | Гайка М10-6G-5915 | |
| 22 | Ш***2 | Шайба 8.65Г-6402 | |
| 23 | Ш***2 | Шайба 10.65Г-6402 | |
| 24 | Ш***8 | Шайба C 8.01-6958 | |
| 25 | Ш***8 | Шайба C 10.01-6958 | |
| 26 | Ш***1 | Шайба C.10.01-11371 | |
| 27 | Ш***7 | Шплинт 2х16-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
