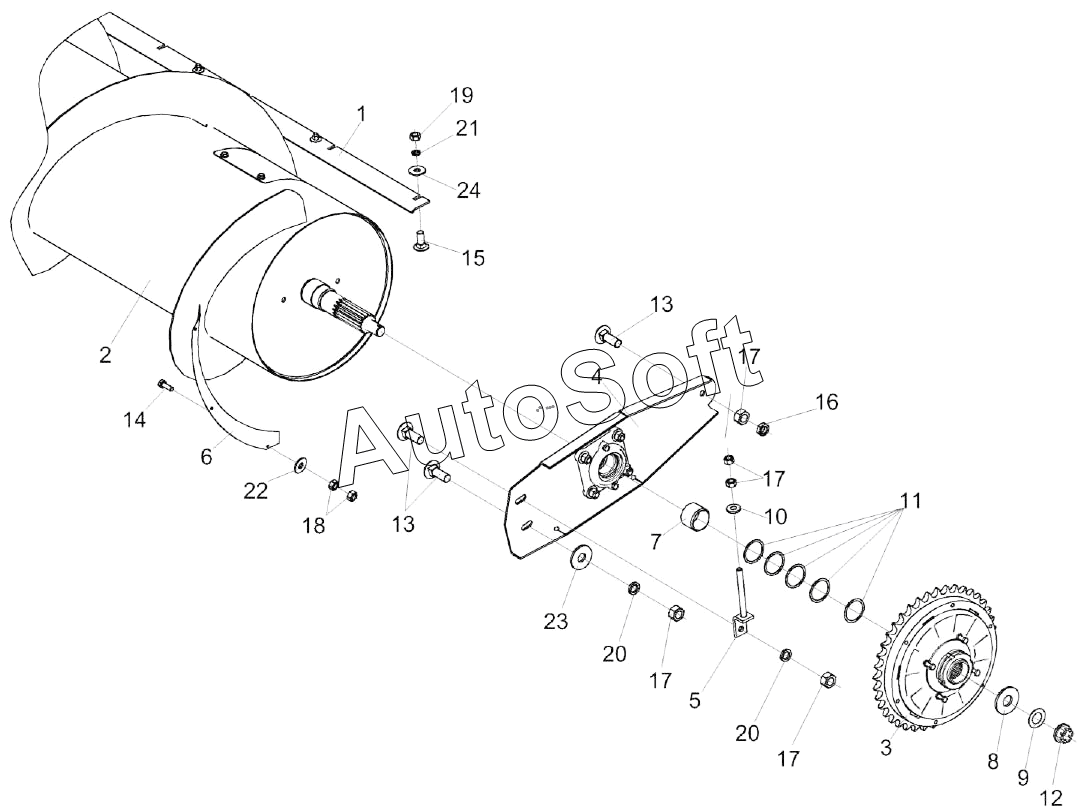

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-1 (2018). Установка шнека КЗК-9-1-2502000 (лист 1)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
17
17
17
18
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-9-1-2502000 | К***0 | Установка шнека | |
| 1 | К***0 | Чистик | |
| 2 | К***А | Шнек | |
| 3 | К***2 | Муфта предохранительная | |
| 4 | К***0 | Опора | |
| 5 | К***0 | Тяга | |
| 6 | К***2 | Кожух | |
| 7 | К***4 | Втулка | |
| 8 | К***Б | Шайба | |
| 9 | К***6 | Прокладка | |
| 10 | К***5 | Шайба сферическая | |
| 11 | М***1 | Прокладка | |
| 12 | М***5 | Гайка | |
| 13 | Б***2 | Болт | |
| 14 | Б***8 | Болт М6-6eх20-7798 | |
| 15 | Б***6 | Болт М8-6ex20-7796 | |
| 16 | Г***6 | Гайка М12-6G-2526 | |
| 17 | Г***5 | Гайка М12-6G-5915 | |
| 18 | Г***5 | Гайка М6-6G-5915 | |
| 19 | Г***5 | Гайка М8-6G-5915 | |
| 20 | Ш***2 | Шайба 12.65Г-6402 | |
| 21 | Ш***2 | Шайба 8.65Г-6402 | |
| 22 | Ш***1 | Шайба C.6.01-11371 | |
| 23 | Ш***8 | Шайба C 12.01-6958 | |
| 24 | Ш***8 | Шайба C 8.01-6958 |
