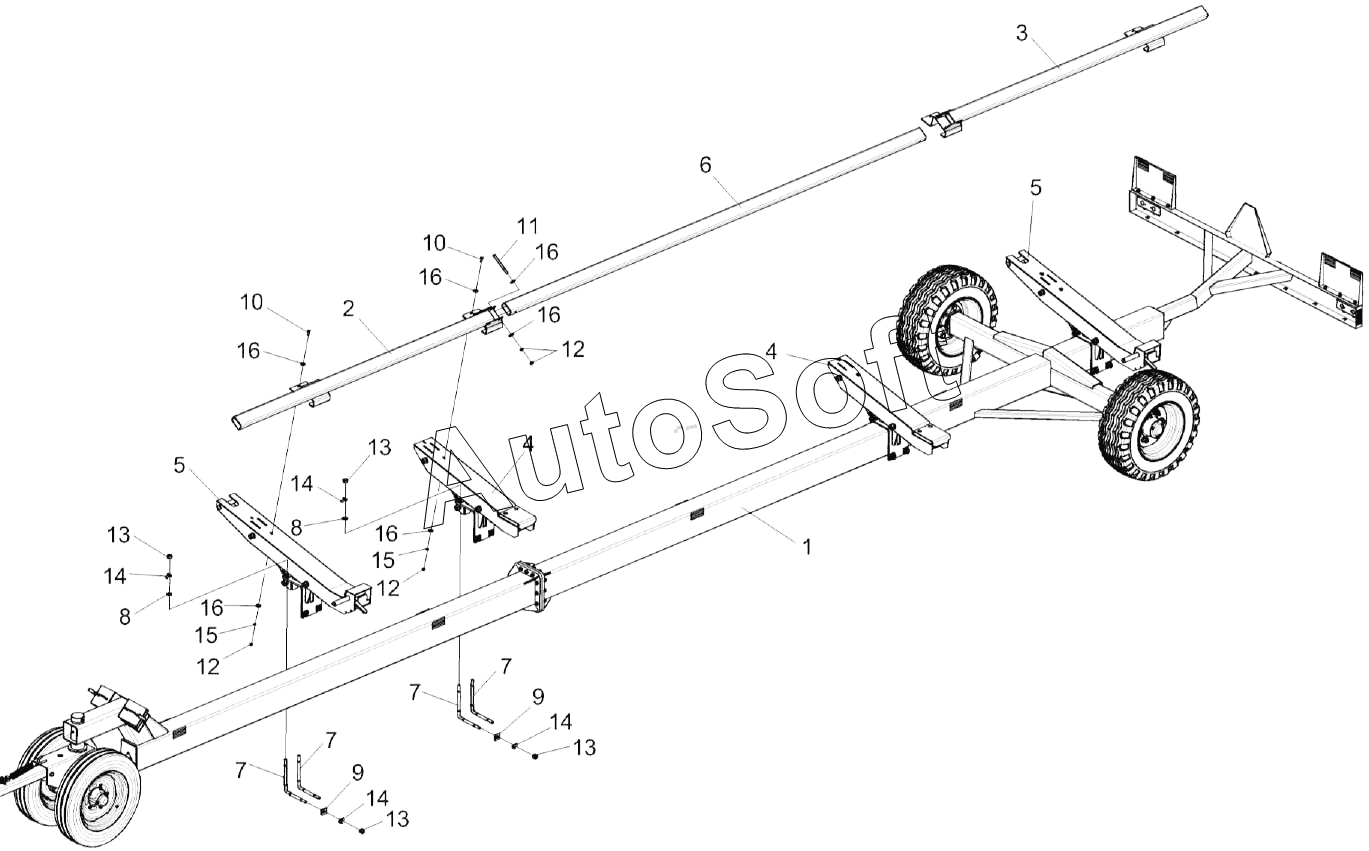

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-1 (2018). Тележка транспортная КЗК-9-1-2590000А (лист 2)
1
2
3
4
4
5
5
6
7
7
7
7
8
8
9
9
10
10
11
12
12
12
13
13
13
13
14
14
14
14
15
15
16
16
16
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-9-1-2590000А | К***А | Тележка транспортная | |
| 1 | К***А | Тележка транспортная | |
| 2 | К***А | Жесткость | |
| 3 | К***А | Жесткость | |
| 4 | К***0 | Ложемент | |
| 5 | К***0 | Ложемент | |
| 6 | К***2 | Труба | |
| 7 | К***7 | Скоба | |
| 8 | К***6 | Шайба | |
| 9 | П***5 | Накладка | |
| 10 | Б***6 | Болт М10-6eх30-7796 | |
| 11 | Б***6 | Болт | |
| 12 | Г***5 | Гайка М10-6G-5915 | |
| 13 | Г***5 | Гайка М16-6G-5915 | |
| 14 | Ш***3 | Шайба 16.01-13463 | |
| 15 | Ш***2 | Шайба 10.65Г-6402 | |
| 16 | Ш***8 | Шайба C 10.01-6958 |
