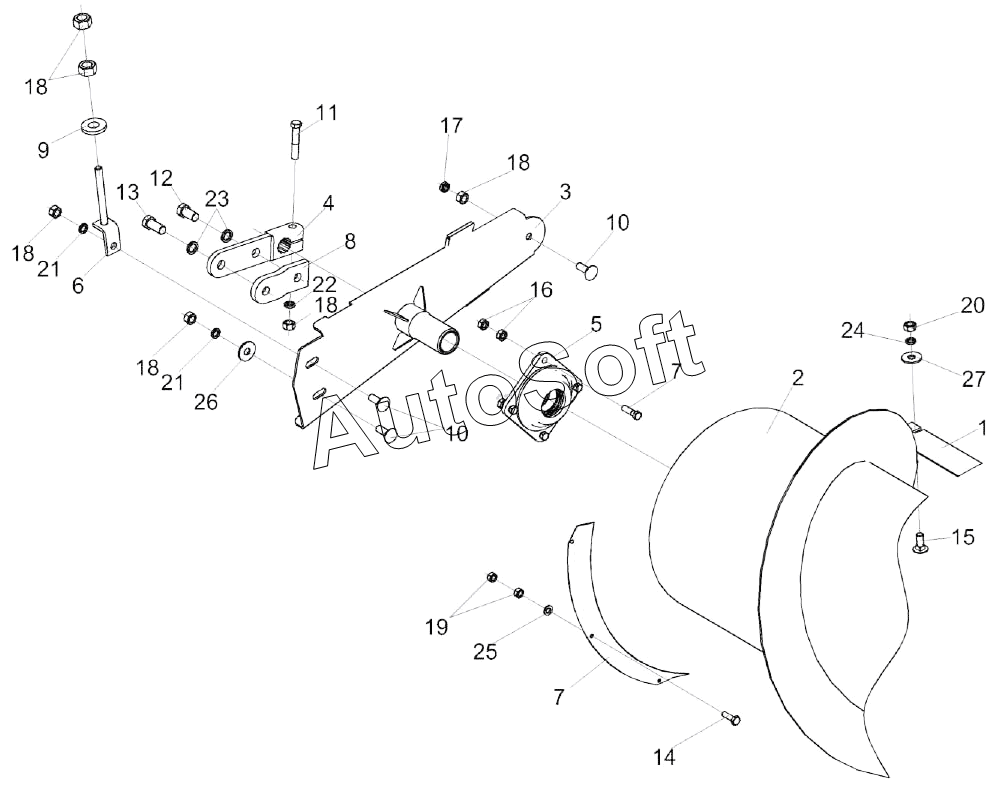

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-1 (2018). Установка шнека КЗК-9-1-2502000 (лист 2)
1
2
3
4
5
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
18
18
18
18
19
20
21
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-9-1-2502000 | К***0 | Установка шнека | |
| 1 | К***1 | Чистик | |
| 2 | К***А | Шнек | |
| 3 | К***0 | Опора | |
| 4 | К***0 | Рычаг | |
| 5 | К***0 | Корпус | |
| 6 | К***0 | Тяга | |
| 7 | К***2 | Кожух | |
| 8 | К***7 | Кронштейн | |
| 9 | К***5 | Шайба сферическая | |
| 10 | Б***2 | Болт | |
| 11 | Б***6 | Болт | |
| 12 | Б***6 | Болт М16-6eх30-7796 | |
| 13 | Б***6 | Болт | |
| 14 | Б***8 | Болт М6-6eх20-7798 | |
| 15 | Б***6 | Болт М8-6ex20-7796 | |
| 16 | Г***5 | Гайка М10-6G-5915 | |
| 17 | Г***6 | Гайка М12-6G-2526 | |
| 18 | Г***5 | Гайка М12-6G-5915 | |
| 19 | Г***5 | Гайка М6-6G-5915 | |
| 20 | Г***5 | Гайка М8-6G-5915 | |
| 21 | Ш***2 | Шайба 12.65Г-6402 | |
| 22 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 23 | Ш***2 | Шайба 16.65Г-6402 | |
| 24 | Ш***2 | Шайба 8.65Г-6402 | |
| 25 | Ш***1 | Шайба C.6.01-11371 | |
| 26 | Ш***8 | Шайба C 12.01-6958 | |
| 27 | Ш***8 | Шайба C 8.01-6958 |
