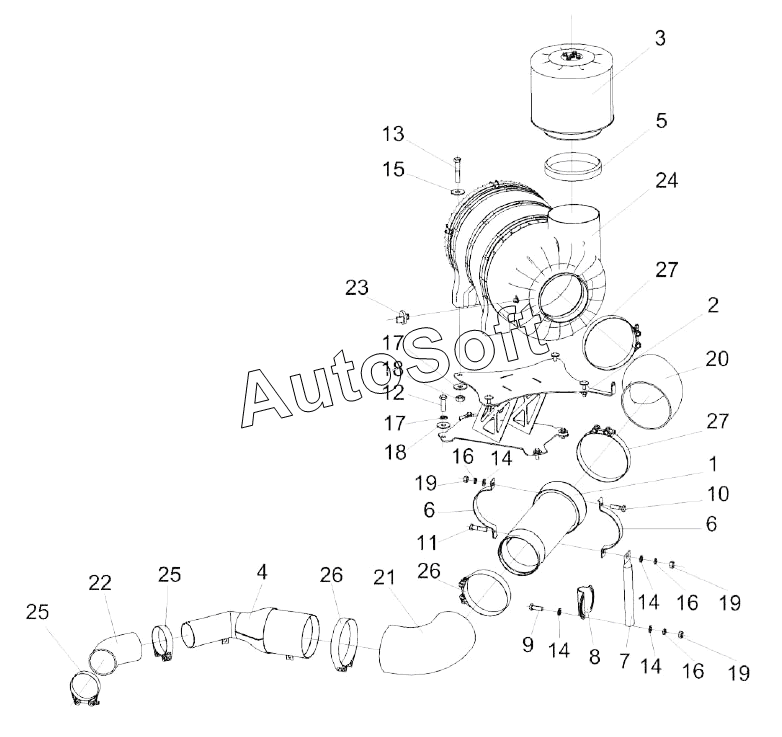

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2017). Установка фильтра воздушного КЗК-8-4-0106080Э
/139.gif)
14
14
14
14
27
27
26
26
25
25
24
23
22
21
20
19
19
19
18
18
17
17
16
16
16
15
13
12
11
10
9
8
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-4-0106080Э | К***Э | Установка фильтра воздушного | |
| 1 | К***Э | Труба | |
| 2 | К***Э | Опора | |
| 3 | К***0 | Воздухозаборник вращающийся | |
| 4 | К***Э | Труба | |
| 5 | К***6 | Прокладка | |
| 6 | К***1 | Хомут | |
| 7 | К***5 | Труба | |
| 8 | У***1 | Кронштейн | |
| 9 | Б***6 | Болт М8-6eх25-7796 | |
| 10 | Б***6 | Болт М8-6eх30-7796 | |
| 11 | Б***6 | Болт М8-6eх35-7796 | |
| 12 | Б***6 | Болт М10-6eх30-7796 | |
| 13 | Б***6 | Болт М10-6eх50-7796 | |
| 14 | Г***5 | Гайка М8-6G-5915 | |
| 15 | Г***5 | Гайка М10-6G-5915 | |
| 16 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 17 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 18 | Ш***8 | Шайба C 10.01-6958 | |
| 19 | Ш***1 | Шайба C.8.01-11371 | |
| 20 | П***8 | Патрубок | |
| 21 | П***5 | Патрубок P105535 | |
| 22 | П***1 | Патрубок | |
| 23 | 3***2 | Переключатель ТО | |
| 24 | 4***0 | Фильтр воздушный | |
| 25 | G***2 | Хомут без компенсатора | |
| 26 | G***2 | Хомут без компенсатора | |
| 27 | G***2 | Хомут без компенсатора |
