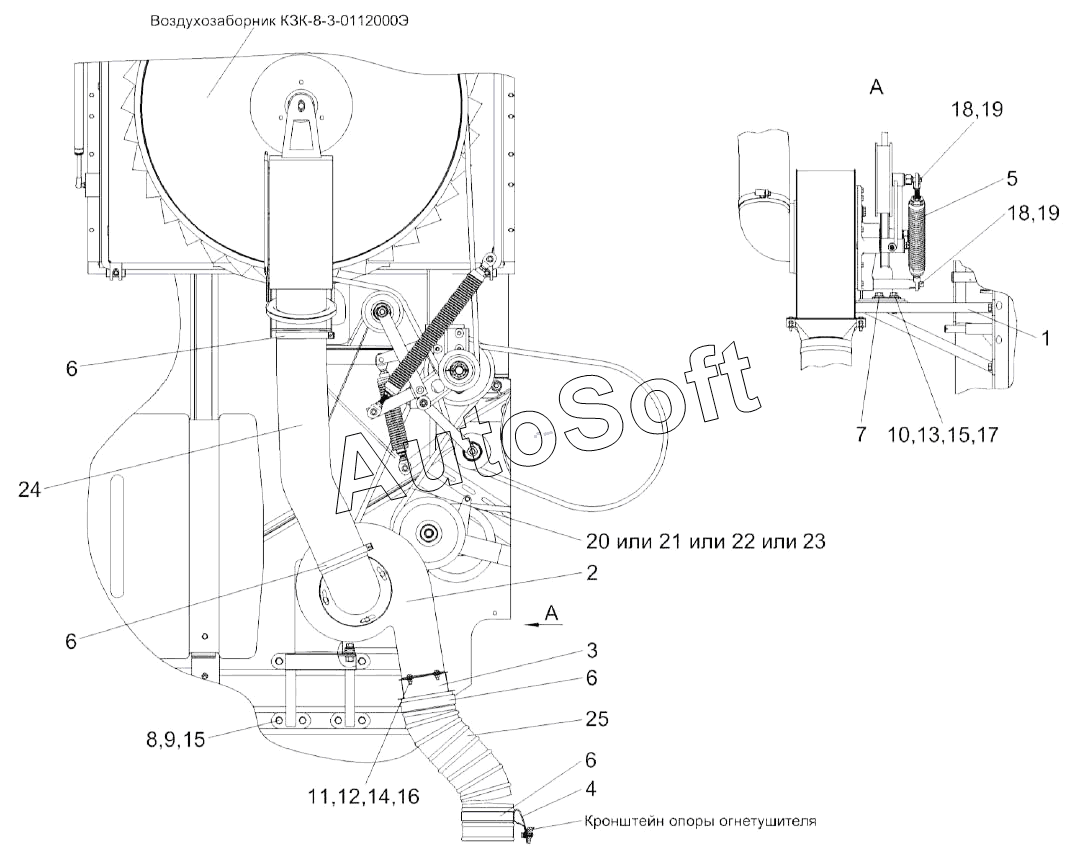

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2017). Установка вентилятора КЗК-8-3-0112100
/144.gif)
1
2
3
4
5
6
6
6
6
7
8
9
10
11
12
13
14
15
15
16
17
18
18
19
19
20
21
22
23
24
24
25
25
КЗК-8-3-0112000Э
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-3-0112000Э | К***Э | Воздухозаборник | |
| КЗК-8-3-0112100 | К***0 | Установка вентилятора | |
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Вентилятор | |
| 3 | К***0 | Патрубок | |
| 4 | К***4 | Хомут | |
| 5 | К***1 | Пружина | |
| 6 | А***0 | Хомут стяжной | |
| 7 | К***2 | Пластина | |
| 8 | К***2 | Шайба | |
| 9 | Б***6 | Болт М12-6eх35-7796 | |
| 10 | Б***6 | Болт М12-6eх45-7796 | |
| 11 | Б***8 | Болт М6-6eх16-7798 | |
| 12 | Г***5 | Гайка М6-6G-5915 | |
| 13 | Г***5 | Гайка М12-6G-5915 | |
| 14 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 15 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 16 | Ш***8 | Шайба C 6.01-6958 | |
| 17 | Ш***8 | Шайба C 12.01-6958 | |
| 18 | Ш***1 | Шайба C.12.01-11371 | |
| 19 | Ш***7 | Шплинт 2х20-397 | |
| 20 | B***d | Ремень | |
| 21 | H***0 | Ремень | |
| 22 | P***9 | Ремень | |
| 23 | B***w | Ремень | |
| 24 | Ш***г | Шланг | |
| 24 | Ш***г | Шланг | |
| 25 | Ш***г | Шланг | |
| 25 | Ш***г | Шланг |
