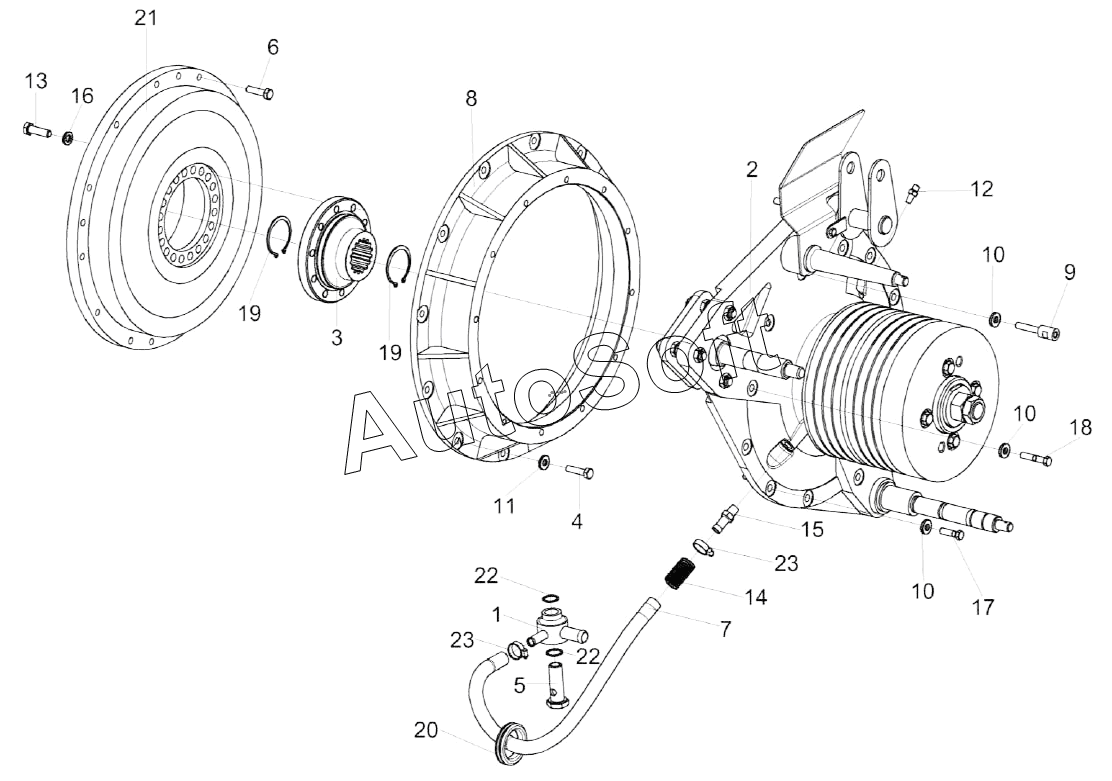

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2017). Установка главного привода КЗК-8-4-0106030Э
/147.gif)
12
23
23
22
22
21
20
19
19
18
17
16
15
14
13
11
10
10
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-4-0106030Э | К***Э | Установка главного привода | |
| 1 | К***Э | Угольник поворотный | |
| 2 | К***0 | Главный привод | |
| 3 | К***1 | Втулка шлицевая | |
| 4 | К***3 | Болт специальный | |
| 5 | К***1 | Штуцер | |
| 6 | К***4 | Болт специальный | |
| 7 | К***4 | Рукав | |
| 8 | К***1 | Проставка | |
| 9 | К***А | Болт | |
| 10 | К***5 | Шайба | |
| 11 | К***1 | Шайба | |
| 12 | У***3 | Штуцер | |
| 13 | У***8 | Болт | |
| 14 | У***1 | Оплетка | |
| 15 | У***4 | Штуцер | |
| 16 | У***7 | Шайба | |
| 17 | Б***6 | Болт М10-6eХ35-7796 | |
| 18 | Б***6 | Болт М10-6eХ50-7796 | |
| 19 | В***2 | Кольцо В60-13942 | |
| 20 | 5***9 | Втулка | |
| 21 | L***2 | Муфта | |
| 22 | 2***8 | Прокладка | |
| 23 | T***2 | Хомут червячный |
