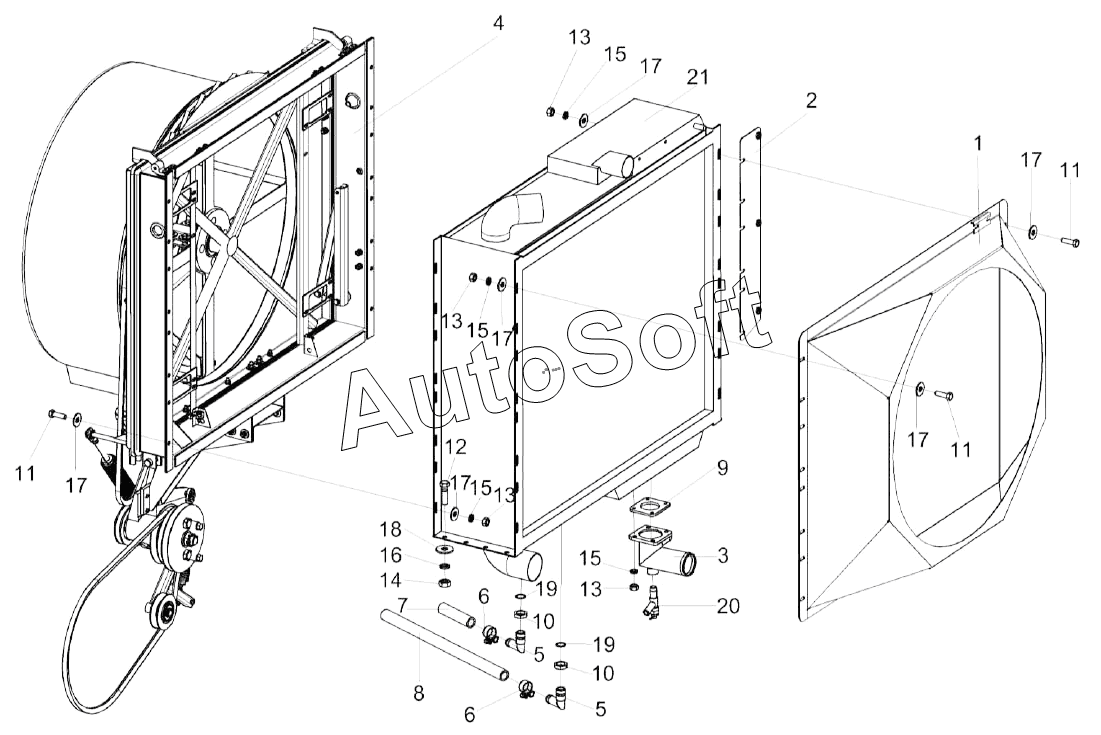

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2017). Радиатор КЗК-8-4-0106040Э
/149.gif)
1
2
3
4
5
5
6
6
7
8
9
10
10
11
11
11
12
13
13
13
13
14
15
15
15
15
16
17
17
17
17
17
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-4-0106040Э | К***Э | Радиатор | |
| 1 | К***Э | Диффузор | |
| 2 | К***Э | Стенка | |
| 3 | К***Э | Патрубок | |
| 4 | К***Э | Воздухозаборник | |
| 5 | У***0 | Угольник вчертный | |
| 6 | А***0 | Хомут стяжной | |
| 7 | Р***4 | Рукав | |
| 8 | Р***8 | Рукав | |
| 9 | У***4 | Прокладка | |
| 10 | У***2 | Гайка накидная | |
| 11 | Б***6 | Болт М8-6eХ25-7796 | |
| 12 | Б***6 | Болт М10-6eХ35-7796 | |
| 13 | Г***5 | Гайка М8-6G-5915 | |
| 14 | Г***5 | Гайка М10-6G-5915 | |
| 15 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 16 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 17 | Ш***8 | Шайба C 8.01-6958 | |
| 18 | Ш***8 | Шайба C 10.01-6958 | |
| 19 | 0***3 | Кольцо 021-024-19-2-2 -18829/9833 | |
| 20 | В***О | Кран ВС11-О | |
| 21 | Б***0 | Радиатор Б 250АК.1301.0000 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
