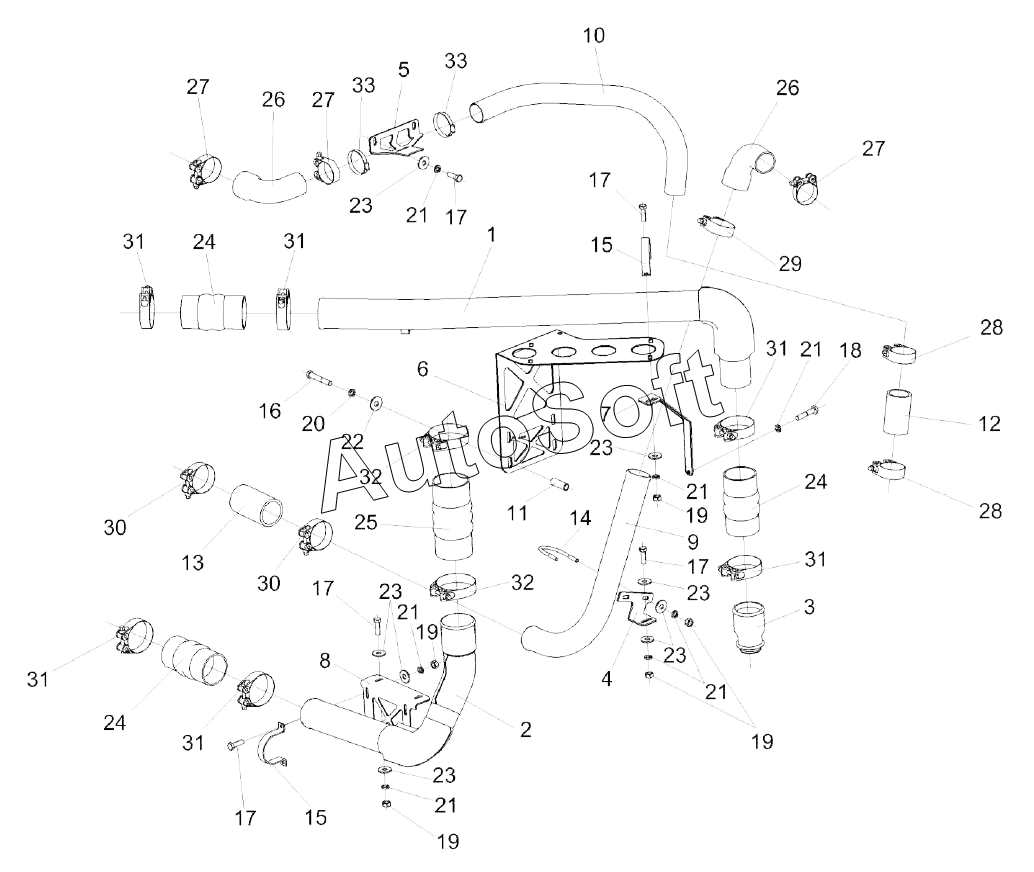

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2017). Установка труб КЗК-8-4-0106200Э
/157.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
17
17
17
18
19
19
19
19
20
21
21
21
21
21
21
22
23
23
23
23
23
23
24
24
24
25
26
26
27
27
27
28
28
29
30
30
31
31
31
31
31
31
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-4-0106200Э | К***Э | Установка труб | |
| 1 | К***Э | Труба воздушная верхняя | |
| 2 | К***Э | Труба | |
| 3 | К***Э | Патрубок | |
| 4 | К***Э | Опора | |
| 5 | К***Э | Кронштейн | |
| 6 | К***Э | Кронштейн | |
| 7 | К***Э | Кронштейн | |
| 8 | К***Э | Кронштейн | |
| 9 | К***Э | Труба водяная | |
| 10 | К***Э | Труба | |
| 11 | К***Э | Втулка | |
| 12 | К***6 | Рукав | |
| 13 | К***5 | Рукав 60х73-0,49-10362 | |
| 14 | К***2 | Скоба | |
| 15 | К***6 | Хомут | |
| 16 | Б***6 | Болт М12-6eх75-7796 | |
| 17 | Б***6 | Болт М8-6eх25-7796 | |
| 18 | Б***8 | Болт М8-6eх40-7798 | |
| 19 | Г***5 | Гайка М8-6G-5915 | |
| 20 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 21 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 22 | Ш***8 | Шайба C 12.01-6958 | |
| 23 | Ш***8 | Шайба C 8.01-6958 | |
| 24 | T***0 | Патрубок | |
| 25 | T***0 | Патрубок | |
| 26 | П***к | Патрубок | |
| 27 | G***2 | Хомут без компенсатора | |
| 28 | G***2 | Хомут без компенсатора | |
| 29 | G***2 | Хомут без компенсатора GBS M66/20 W2 | |
| 30 | G***2 | Хомут без компенсатора GBS M71/25 W2 | |
| 31 | G***2 | Хомут без компенсатора | |
| 32 | G***2 | Хомут без компенсатора | |
| 33 | T***2 | Хомут червячный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
