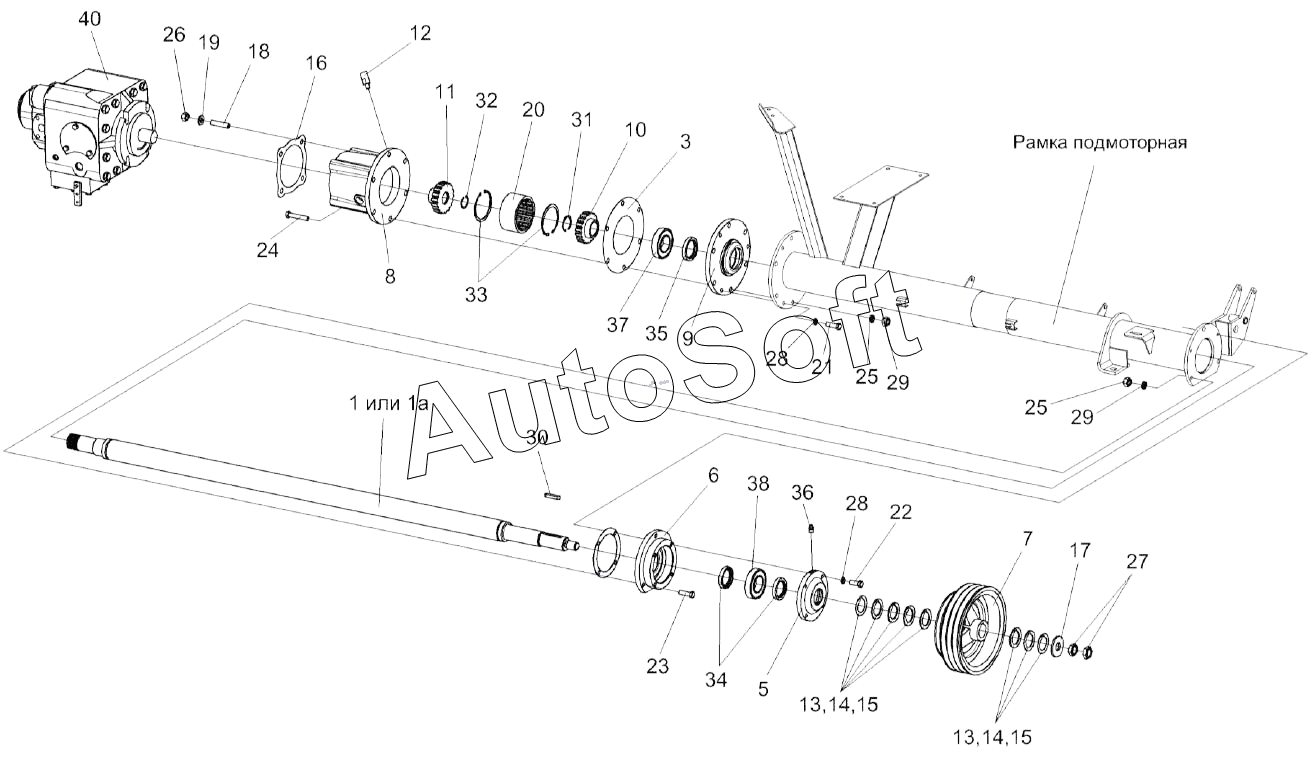

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2017). Привод насоса ходовой части КЗК-8А-2-0222000
/163.gif)
1
1а
3
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8А-2-0222000 | К***0 | Привод насоса ходовой части | |
| КЗК0222100 | К***0 | Муфта | |
| 1 | К***1 | Вал | |
| 10 | К***3 | Полумуфта | |
| 11 | К***4 | Муфта | |
| 12 | К***2 | Штуцер | |
| 13 | К***1 | Шайба | |
| 14 | К***1 | Шайба | |
| 15 | К***2 | Шайба | |
| 16 | К***5 | Прокладка | |
| 17 | П***7 | Шайба | |
| 18 | Р***Б | Шпилька | |
| 19 | У***3 | Шайба | |
| 1а | К***0 | Вал | |
| 2 | 3***А | Сапун | |
| 20 | У***А | Обойма | |
| 21 | Б***6 | Болт М10-6ех30-7796 | |
| 22 | Б***6 | Болт М10-6ех35-7796 | |
| 23 | Б***6 | Болт | |
| 24 | Б***6 | Болт М12-6ех65-7796 | |
| 25 | Г***5 | Гайка М12-6G-5915 | |
| 26 | Г***5 | Гайка М14-6G-5915 | |
| 27 | Г***6 | Гайка М24х2-6G-2526 | |
| 28 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 3 | К***1 | Прокладка | |
| 30 | Ш***0 | Шпонка 12х8х56-23360 | |
| 31 | В***3 | Кольцо В37-13943 | |
| 32 | В***3 | Кольцо В45-13943 | |
| 33 | В***3 | Кольцо | |
| 34 | 2***2 | Манжета | |
| 35 | 2***2 | Манжета 2,2-50х70-1-8752 | |
| 36 | М***3 | Масленка 1.2-19853 | |
| 37 | 1***8 | Подшипник 11209-28428 | |
| 38 | 1***8 | Подшипник 11309-28428 | |
| 39 | П***4 | Пробка КГ 3/4 | |
| 4 | К***2 | Прокладка | |
| 40 | (***N | Тандем насосов | |
| 5 | К***1 | Крышка | |
| 6 | К***А | Корпус | |
| 7 | К***1 | Шкив | |
| 8 | К***А | Корпус | |
| 9 | К***6 | Стакан |
