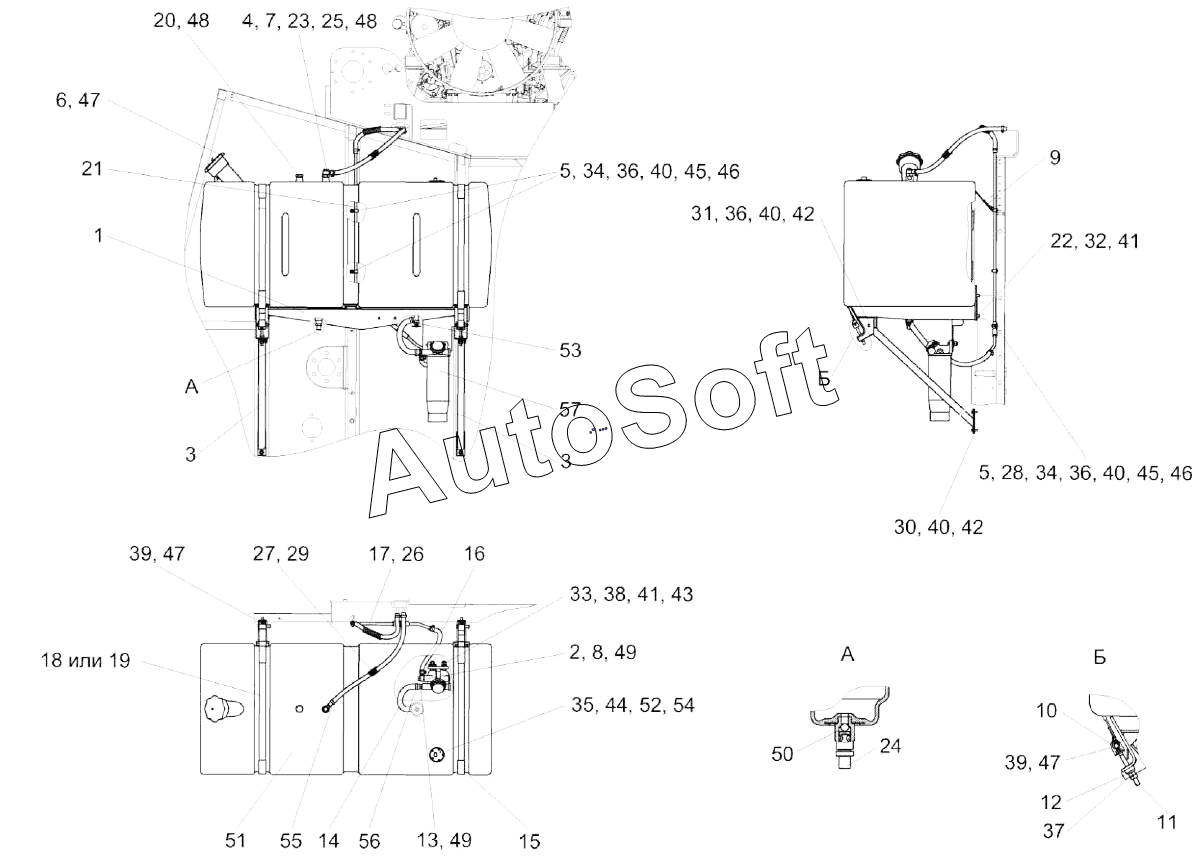

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2017). Установка топливного оборудования КЗК-8-4-0126000Э
/165.gif)
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
36
36
37
38
39
39
40
40
40
40
41
41
42
42
43
44
45
45
46
46
47
47
47
48
48
49
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-4-0126000Э | К***Э | Установка топливного оборудования | |
| 1 | К***Э | Опора | |
| 2 | К***0 | Штуцер | |
| 3 | К***0 | Уголок | |
| 4 | К***0 | Трубка | |
| 5 | К***5 | Хомут | |
| 6 | К***0 | Крышка | |
| 7 | У***0 | Штуцер | |
| 8 | К***1 | Болт специальный | |
| 9 | К***7 | Прокладка | |
| 10 | К***А | Кронштейн | |
| 11 | К***5 | Болт | |
| 12 | К***6 | Шайба сферическая | |
| 13 | К***2 | Штуцер | |
| 14 | К***4 | Рукав | |
| 15 | К***2 | Уплотнитель | |
| 16 | К***3 | Рукав 12х20-10362 | |
| 17 | К***6 | Рукав 12х20-1,6-10362 | |
| 18 | К***3 | Хомут | |
| 19 | К***1 | Хомут | |
| 20 | К***8 | Заглушка | |
| 21 | К***1 | Топливопровод заборный | |
| 22 | К***2 | Шайба | |
| 23 | К***А | Болт специальный | |
| 24 | М***2 | Штуцер | |
| 25 | У***1 | Шайба | |
| 26 | У***9 | Оплетка | |
| 27 | У***1 | Оплетка | |
| 28 | У***7 | Рукав | |
| 29 | У***8 | Рукав | |
| 30 | Б***6 | Болт М8-6eХ25-7796 | |
| 31 | Б***6 | Болт М8-6eХ30-7796 | |
| 32 | Б***6 | Болт М12-6eХ35-7796 | |
| 33 | Б***6 | Болт | |
| 34 | Б***2 | Болт М8-6eХ25-7802 | |
| 35 | В***3 | Винт | |
| 36 | Г***5 | Гайка М8-6G-5915 | |
| 37 | Г***5 | Гайка М10-6G-5915 | |
| 38 | Г***5 | Гайка М12-6G-5915 | |
| 39 | О***0 | Ось | |
| 40 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 41 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 42 | Ш***8 | Шайба C 8.01-6958 | |
| 43 | Ш***8 | Шайба C 12.01-6958 | |
| 44 | Ш***1 | Шайба C.5.01-11371 | |
| 45 | Ш***1 | Шайба C.8.01-11371 | |
| 46 | Ш***1 | Шайба C.10.01-11371 | |
| 47 | Ш***7 | Шплинт 3,2Х18-397 | |
| 48 | 2***8 | Прокладка | |
| 49 | 1***8 | Прокладка 16 АД0-23358 | |
| 50 | Ш***2 | Шарик 14,288-60-3722 | |
| 51 | К***1 | Бак топливный | |
| 52 | Д***1 | Датчик | |
| 53 | В***О | Кран ВС11-О | |
| 54 | 2***6 | Прокладка | |
| 55 | T***3 | Хомут червячный TORRO 12-22/9 C7W3 | |
| 56 | T***2 | Хомут червячный | |
| 57 | A***0 | Фильтр топливный |
