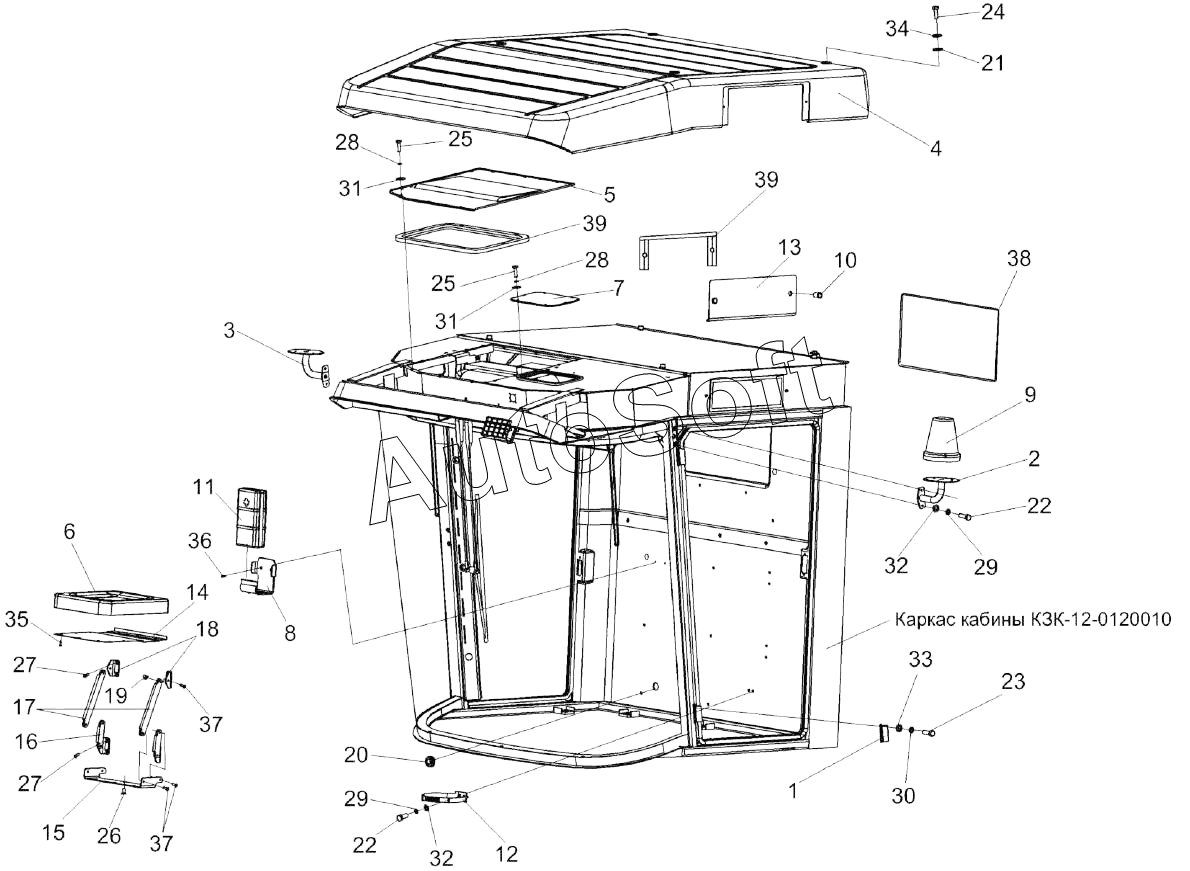

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2017). Кабина КЗК-12-0120000-01 (лист 2)
/167.gif)
30
20
21
22
22
23
24
25
25
26
27
27
28
28
29
29
19
31
31
32
32
33
34
35
36
37
37
38
39
39
КЗК-12-0120010
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0129660 | К***0 | Сиденье дополнительное | |
| КВС-1-0129670 | К***0 | Механизм трансформации | |
| КЗК-12-0120000-01 | К***1 | Кабина | |
| КЗК-12-0120010 | К***0 | Каркас | |
| 1 | К***0 | Петля | |
| 2 | К***0 | Кронштейн | |
| 3 | К***1 | Кронштейн | |
| 4 | К***0 | Крыша | |
| 5 | К***0 | Крышка | |
| 6 | К***0 | Подушка сидения | |
| 7 | С***0 | Люк | |
| 8 | С***0 | Держатель аптечки | |
| 9 | У***0 | Маячок проблесковый | |
| 10 | У***1 | Рукоятка | |
| 11 | Р***0 | Аптечка | |
| 12 | 5***0 | Хомут крепления термоса | |
| 13 | К***8 | Крышка | |
| 14 | К***9 | Кожух | |
| 15 | К***7 | Кронштейн | |
| 16 | К***7 | Тяга | |
| 17 | К***1 | Тяга | |
| 18 | К***8 | Уголок | |
| 19 | К***2 | Втулка | |
| 20 | П***1 | Втулка | |
| 21 | С***8 | Прокладка | |
| 22 | Б***6 | Болт М8-6ех25-7796 | |
| 23 | Б***6 | Болт М10-6ех20-7796 | |
| 24 | Б***6 | Болт | |
| 25 | Б***8 | Болт М6-6ех20-7798 | |
| 26 | В***5 | Винт В2.М8-6eх16-17475 | |
| 27 | В***5 | Винт В2.М8-6ех25-17475 | |
| 28 | Ш***2 | Шайба 6.65Г-6402 | |
| 29 | Ш***2 | Шайба 8.65Г-6402 | |
| 30 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 31 | Ш***8 | Шайба | |
| 32 | Ш***8 | Шайба | |
| 33 | Ш***8 | Шайба А10.01-6958 | |
| 34 | Ш***8 | Шайба А12.01-6958 | |
| 35 | Ш***5 | Шуруп 3-4х16-1145 | |
| 36 | В***5 | Винт 4,2х25 | |
| 37 | З***2 | Заклепка 2.8х16.01-12642 | |
| 38 | К***5 | Уплотнение | |
| 39 | П***7 | Профиль самоклеющийся |
