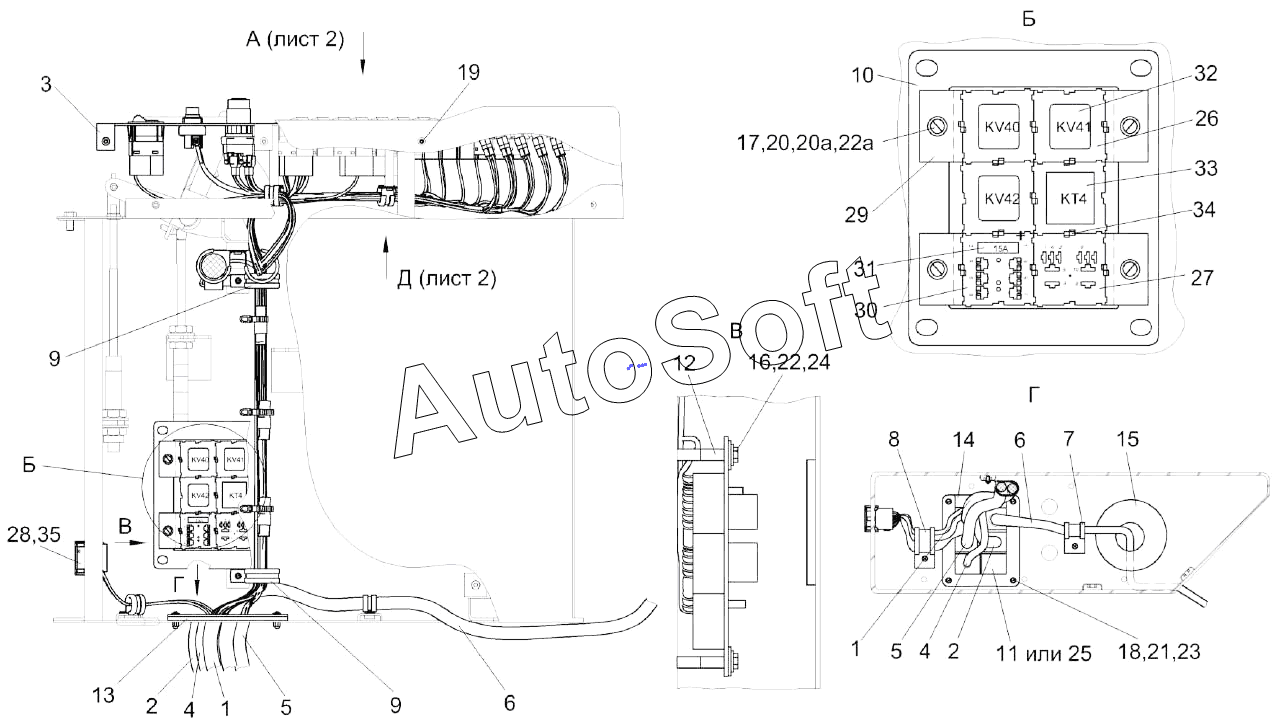

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2017). Установка электрооборудования пульта управления КЗК-8-4-0725000Э (лист 1)
/183.gif)
1
1
2
2
3
4
4
5
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20а
21
22
22а
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-4-0725000Э | К***Э | Установка электрооборудования | |
| 1 | К***Э | Жгут дополнительный пульта управления | |
| 10 | К***Э | Панель | |
| 11 | К***2 | Заглушка | |
| 12 | К***6 | Труба | |
| 13 | К***4 | Прокладка | |
| 14 | К***4 | Кронштейн | |
| 15 | У***3 | Втулка | |
| 16 | Б***6 | Болт М8-6eх80-7796 | |
| 17 | В***3 | Винт B.М3-6eх14-17473 | |
| 18 | В***3 | Винт B.М6-6eх18-17473 | |
| 19 | В***3 | Винт 4,8х13 | |
| 2 | К***Э | Жгут управления дизелем | |
| 20 | Г***7 | Гайка М3-6G-5927 | |
| 20а | Ш***2 | Шайба 3.65Г-6402 | |
| 21 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 22 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 22а | Ш***1 | Шайба C.3.01-11371 | |
| 23 | Ш***1 | Шайба C.6.01-11371 | |
| 24 | Ш***1 | Шайба C.8.01-11371 | |
| 25 | 9***5 | Заглушка | |
| 26 | К***1 | Колодка изолирующая | |
| 27 | К***1 | Колодка изолирующая | |
| 28 | 1***1 | Колодка штыревая | |
| 29 | Л***1 | Лапка монтажная | |
| 3 | К***Э | Панель выключателей | |
| 30 | М***М | Модуль | |
| 31 | 3***2 | Предохранитель | |
| 32 | 9***1 | Реле | |
| 33 | Р***6 | Реле | |
| 34 | Ф***р | Фиксатор | |
| 35 | 0***1 | Фиксатор | |
| 4 | К***А | Жгут системы смазки | |
| 5 | К***0 | Жгут пульта управления | |
| 6 | К***0 | Жгут панели оператора | |
| 7 | К***1 | Хомут | |
| 8 | К***2 | Хомут | |
| 9 | К***4 | Хомут |
