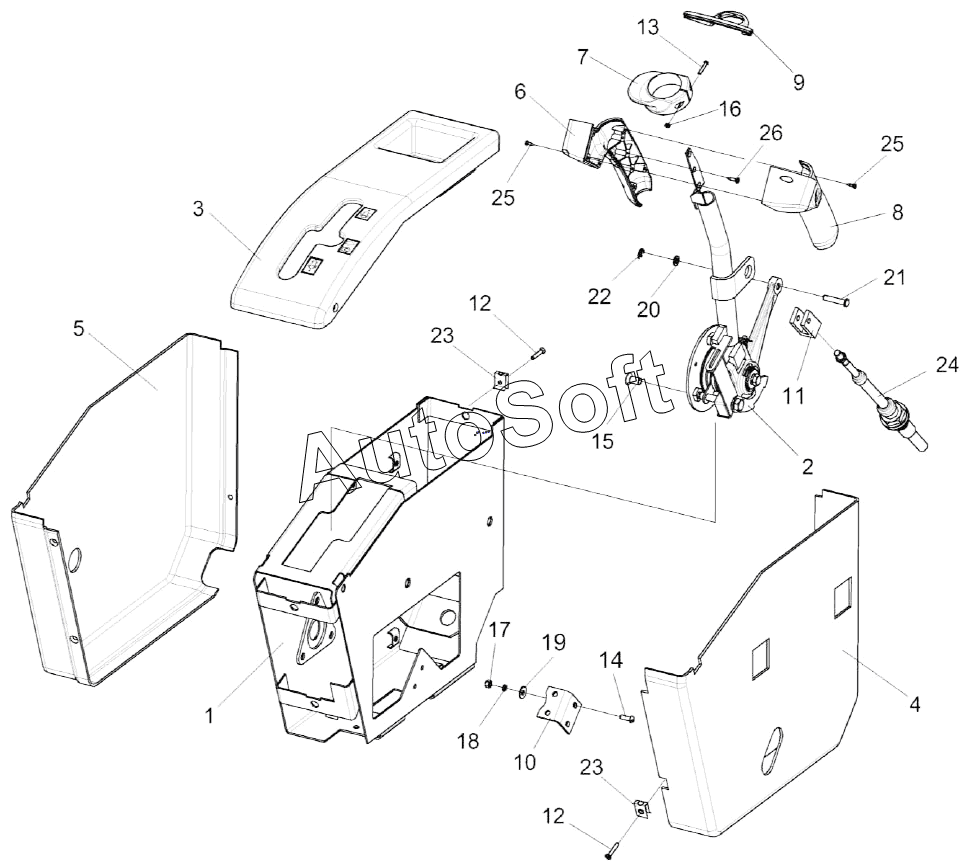

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2017). Блок управления КЗК-12-0119890А
/187.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0119890А | К***А | Блок управления | |
| 1 | К***А | Корпус | |
| 2 | К***Б | Рычаг | |
| 3 | К***0 | Крышка | |
| 4 | К***9 | Кожух | |
| 5 | К***1 | Кожух | |
| 6 | К***А | Корпус | |
| 7 | К***4 | Упор | |
| 8 | К***5 | Корпус | |
| 9 | К***6 | Панель | |
| 10 | К***5 | Уголок | |
| 11 | У***1 | Вилка | |
| 12 | В***0 | Винт 2-5х2х25-10620 | |
| 13 | В***3 | Винт B.М3-6eх20-17473 | |
| 14 | В***3 | Винт B.М5-6eх14-17473 | |
| 15 | В***5 | Винт B2.М8-6eх16-17475 | |
| 16 | Г***7 | Гайка М3-6G-5927 | |
| 17 | Г***7 | Гайка М5-6G-5927 | |
| 18 | Ш***2 | Шайба 5.65Г-6402 | |
| 19 | Ш***8 | Шайба C 5.01-6958 | |
| 20 | Ш***1 | Шайба C.6.01-11371 | |
| 21 | О***0 | Ось 6-6b12х30-9650 | |
| 22 | Ш***7 | Шплинт 1,6х16-397 | |
| 23 | 6***4 | Держатель | |
| 24 | 1***0 | Трос дистанционного управления | |
| 25 | Ш***. | Шуруп | |
| 26 | Ш***2 | Шуруп 3,5х12 |
