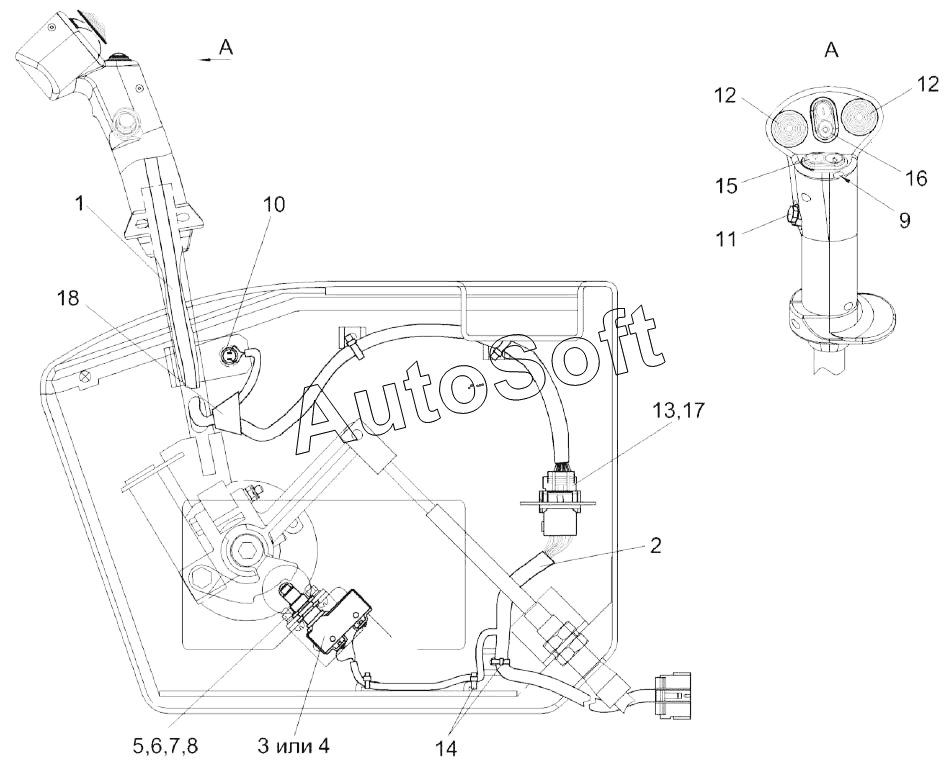

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2017). Электрооборудование блока управления КЗК-12-0119890А
/189.gif)
10
18
17
16
15
14
13
12
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***В | Жгут рукоятки ГСТ | |
| 2 | К***В | Жгут блока управления | |
| 3 | К***0 | Установка микропереключателя | |
| 4 | К***0 | Установка микропереключателя | |
| 5 | В***3 | Винт B.М5-6eх14-17473 | |
| 6 | Г***7 | Гайка М5-6G-5927 | |
| 7 | Ш***2 | Шайба | |
| 8 | Ш***1 | Шайба C.5.01-11371 | |
| 9 | 2***8 | Колодка гнездовая 2106-3724568 | |
| 10 | В***3 | Выключатель | |
| 11 | P***A | Кнопка восьмиугольная б/ф красная | |
| 12 | 4***Р | Кнопка четырехпозиционная с нормально разомкнутыми контактами типа 4КНР | |
| 13 | 1***1 | Колодка гнездовая | |
| 14 | Л***а | Лента стяжная зубчатая | |
| 15 | П***ь | Переключатель стеклоподъемников | |
| 16 | 9***9 | Переключатель управления | |
| 17 | 0***1 | Фиксатор | |
| 18 | П***а | Пленка |
