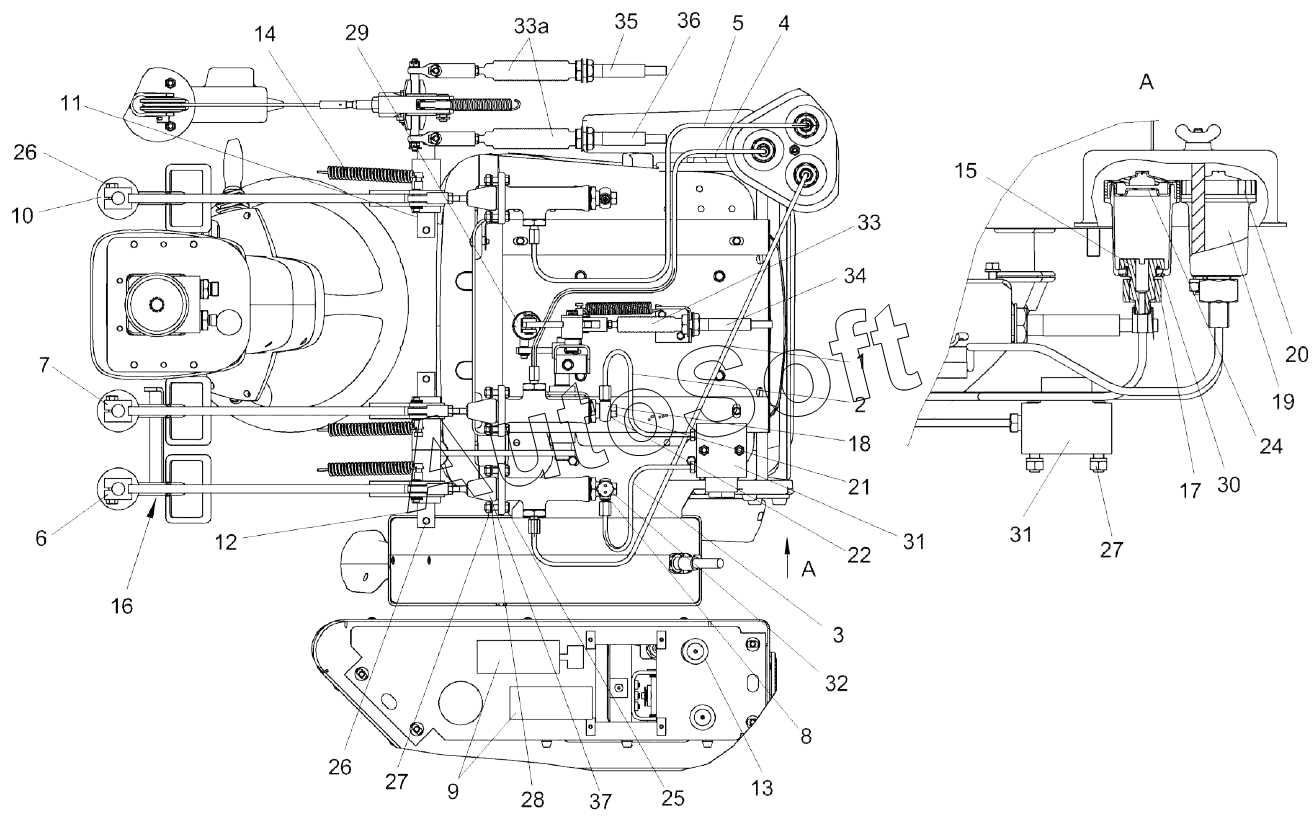

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2017). Рычаги и трубопроводы площадки управления
/191.gif)
33
24
25
26
26
27
27
28
29
30
31
31
32
22
34
34
34
35
35
35
36
36
36
37
11
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-4-0119000Э | К***Э | Площадка управления | |
| 1 | К***А | Трубопровод | |
| 2 | К***0 | Трубопровод | |
| 3 | К***1 | Трубопровод | |
| 4 | К***0 | Трубопровод | |
| 5 | К***0 | Трубопровод | |
| 6 | К***0 | Рычаг | |
| 7 | К***1 | Рычаг | |
| 8 | У***0 | Угольник | |
| 9 | К***1 | Прокладка | |
| 10 | К***2 | Шайба | |
| 11 | К***5 | Ось | |
| 12 | К***6 | Ось | |
| 13 | К***2 | Втулка | |
| 14 | У***А | Пружина | |
| 15 | У***9 | Штуцер бачка | |
| 16 | У***1 | Винт | |
| 17 | У***3 | Шайба | |
| 18 | У***2 | Угольник | |
| 19 | 5***4 | Корпус бачка главного цилиндрз тормоза | |
| 20 | 5***5 | Крышка бачка | |
| 21 | 5***3 | Болт | |
| 22 | 7***5 | Прокладка | |
| 23 | 4***9 | Отражатель крышки бачка главного цилиндра тормоза | |
| 24 | Б***6 | Болт М8-6eх30-7796 | |
| 25 | Б***6 | Болт М10-6eх30-7796 | |
| 26 | Г***5 | Гайка М8-6G-5915 | |
| 27 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 28 | Ш***8 | Шайба C 12.01-6958 | |
| 29 | 0***3 | Кольцо 024-028-25-2-2-18829/9833 | |
| 30 | 3***1 | Регулятор давления | |
| 31 | В***Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э | |
| 32 | П***к | Пыльник гофрированный | |
| 33 | П***к | Пыльник гофрированный | |
| 34 | 1***0 | Трос дистанционного управления | |
| 34 | 1***0 | Трос дистанционного управления | |
| 34 | S***0 | Трос дистанционного управления | |
| 35 | 1***0 | Трос дистанционного управления | |
| 35 | 1***0 | Трос дистанционного управления | |
| 35 | S***0 | Трос дистанционного управления | |
| 36 | 1***0 | Трос дистанционного управления | |
| 36 | 1***0 | Трос дистанционного управления | |
| 36 | S***0 | Трос дистанционного управления | |
| 37 | Т***2 | Цилиндр главный привода тормозов |
