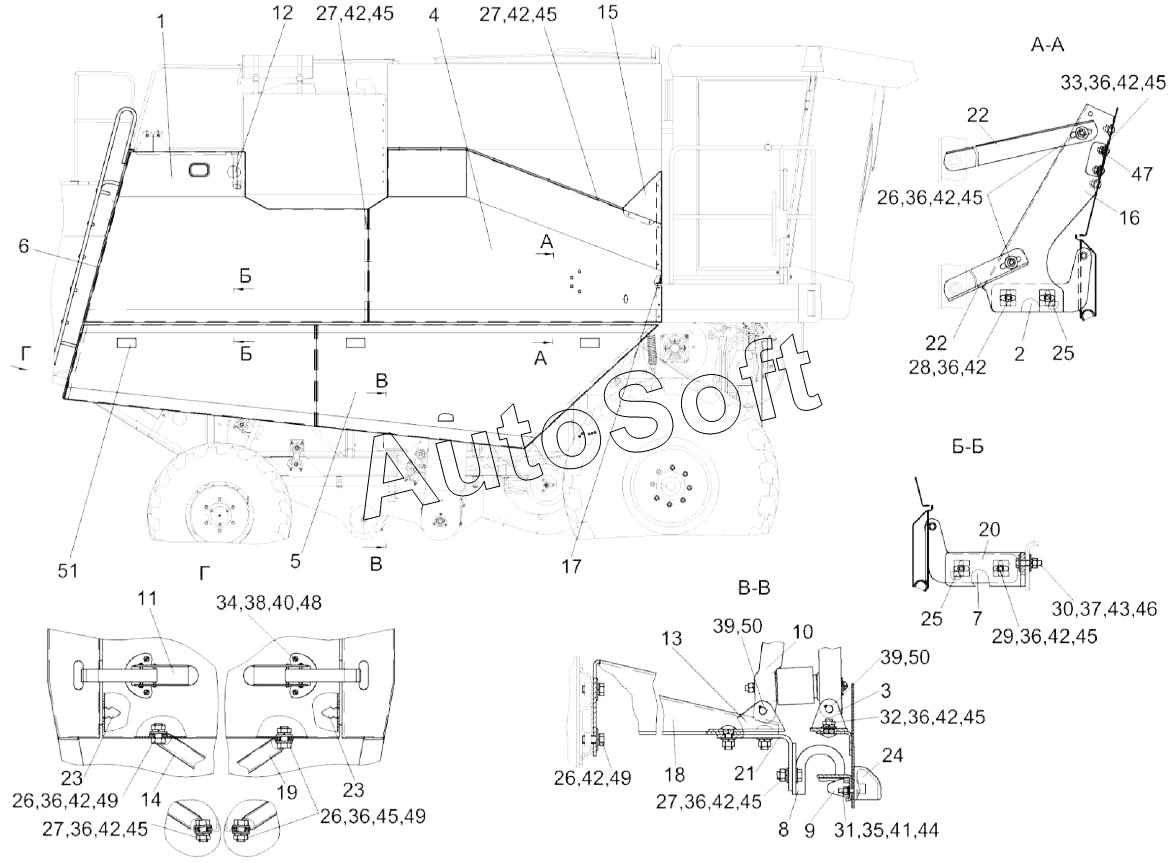

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2017). Установка капотов и ограждений КЗК-8-4-0128000Э (лист 2)
/206.gif)
40
27
27
27
27
28
29
30
31
32
33
34
35
36
36
36
36
36
36
36
36
36
37
38
39
39
26
26
26
26
41
42
42
42
42
42
42
42
42
42
42
42
43
44
45
45
45
45
45
45
45
45
45
46
47
48
49
49
49
50
50
51
51
13
2
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
22
23
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-4-0128000Э | К***Э | Установка капотов и ограждений | |
| 1 | К***0 | Панель | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Кронштейн | |
| 4 | К***0 | Капот | |
| 5 | К***0 | Капот | |
| 6 | К***0 | Панель | |
| 7 | К***0 | Кронштейн | |
| 8 | К***0 | Зацеп | |
| 9 | К***0 | Замок | |
| 10 | К***В | Механизм фиксации капота | |
| 11 | К***Б | Защелка | |
| 12 | К***7 | Раскос | |
| 13 | К***5 | Кронштейн | |
| 14 | К***3 | Раскос | |
| 15 | К***2 | Панель | |
| 16 | К***1 | Кронштейн | |
| 17 | К***6 | Уголок | |
| 18 | К***8 | Кронштейн | |
| 19 | К***8 | Раскос | |
| 20 | К***1 | Кронштейн | |
| 21 | К***1 | Кронштейн | |
| 22 | К***2 | Уголок | |
| 23 | А***2 | Прокладка | |
| 24 | К***5 | Рукоятка | |
| 25 | К***6 | Пластина | |
| 26 | Б***6 | Болт М8-6eх20-7796 | |
| 27 | Б***6 | Болт М8-6eх25-7796 | |
| 28 | Б***6 | Болт М8-6eх30-7796 | |
| 29 | Б***6 | Болт М8-6eх35-7796 | |
| 30 | Б***6 | Болт М10-6eх40-7796 | |
| 31 | Б***2 | Болт М6-6eх25-7802 | |
| 32 | Б***2 | Болт М8-6eх20-7802 | |
| 33 | Б***2 | Болт М8-6eх25-7802 | |
| 34 | В***3 | Винт B.М4-6eх10-17473 | |
| 35 | Г***5 | Гайка М6-6G-5915 | |
| 36 | Г***5 | Гайка М8-6G-5915 | |
| 37 | Г***5 | Гайка М10-6G-5915 | |
| 38 | Г***7 | Гайка М4-6G-5927 | |
| 39 | О***0 | Ось 6-8b12х45-9650 | |
| 40 | Ш***2 | Шайба 4.65Г-6402 | |
| 41 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 42 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 43 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 44 | Ш***8 | Шайба C 6.01-6958 | |
| 45 | Ш***8 | Шайба C 8.01-6958 | |
| 46 | Ш***8 | Шайба C 10.01-6958 | |
| 47 | Ш***8 | Шайба C 12.01-6958 | |
| 48 | Ш***1 | Шайба C.4.01-11371 | |
| 49 | Ш***1 | Шайба C.8.01-11371 | |
| 50 | Ш***7 | Шплинт 2х18-397 | |
| 51 | 3***1 | Световозвращатель | |
| 51 | К***А | Световозвращатель |
